WCDMA与WiMAX系统共存干扰分析(3)

4、仿真结果

　　4.1　WiMAX系统对WCDMA系统的干扰

　　由前面的功率控制可以看出，由于WCDMA和WiMAX帧结构的不同，WCDMA在进行功率控制时要同时考虑WiMAX上/下行对其的干扰。

　　（1）WiMAX系统上/下行对WCDMA系统上行的干扰

　　为了便于比较，WiMAX系统上/下行干扰WCDMA系统上行的仿真结果如图4～6所示。

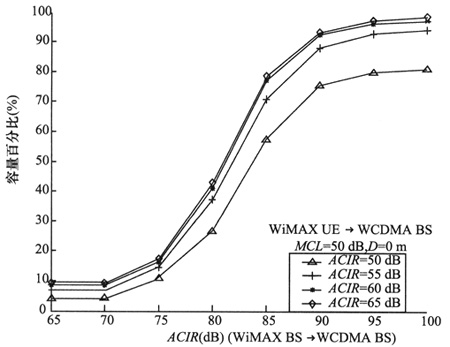

图4　WCDMA上行容量损失与A CIR的关系

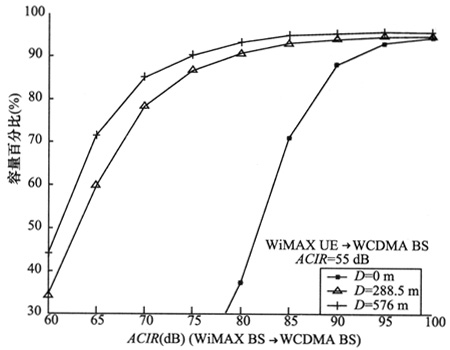

图5　WCDMA上行容量损失与基站间距的关系

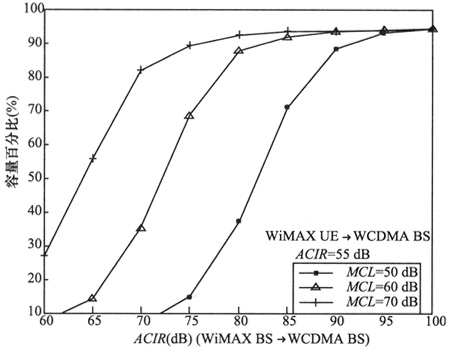

图6　WCDMA上行容量损失与MCL的关系

　　由以上结果可以清晰地看出：

　　WiMAX上行干扰WCDMA上行和WiMAX下行干扰WCDMA上行两种情况下的ACIR对WCDMA的容量都有影响。由图4可以看出，随着ACIR的增大，WiMAX系统对WCDMA系统上行的干扰减小，WCDMA系统容量损失随之减小。要想保证WCDMA系统损失小于5%，要求WiMAX上行干扰WCDMA上行和WiMAX下行干扰WCDMA上行的ACIR值分别为60 dB和95 dB。相对于标准设备情况下ACIR值分别提高了23 dB和50 dB左右。

　　在相同ACIR的情况下，随着WiMAX和WCDMA基站距离偏移量的由0增大为288.5 m和577 m时，WiMAX系统对WCDMA基站的干扰相应减小。由图5可以看出，随基站间距离增大，仿真曲线距离相距逐渐减小，说明干扰抑制改善效果逐渐减弱。

　　在WiMAX系统和WCDMA系统基站共站址的情况下，增大最小耦合损耗（MCL），看到WCDMA系统受到的干扰和容量损失相应减小（见图6）。原因是增大MCL相当于两系统基站之间增大了保护间隔。增加了干扰链路的链路损耗，从而降低了干扰。

　　（2）WiMAX系统上/下行对WCDMA系统下行的干扰

　　经过仿真得到，WiMAX上/下行对WCDMA下行的干扰造成的WCDMA系统容量的损失，在不同的系统布局下都小于3%。如果对设备指标加以限制，WCDMA系统容量的损失将近似可以忽略。

　　4.2　WCDMA系统对WiMAX系统的干扰

　　（1）WCDMA系统上行对WiMAX系统上行的干扰经过仿真得到，WCDMA上行对WiMAX上行的干扰造成的WiMAX系统频谱效率的损失，在不同的系统布局下都小于4%。

　　（2）WCDMA系统下行对WiMAX系统上行的干扰

　　从图7可以看出，随着ACIR的增大，WCDMA系统下行对WiMAX系统上行的干扰减小，WiMAX系统频谱效率损失随之减小。在相同ACIR的情况下，随着WiMAX和WCDMA基站距离偏移量的增大为288.5 m和577 m时，由于WCDMA系统的干扰引起的WiMAX频谱效率的损失逐渐降低。

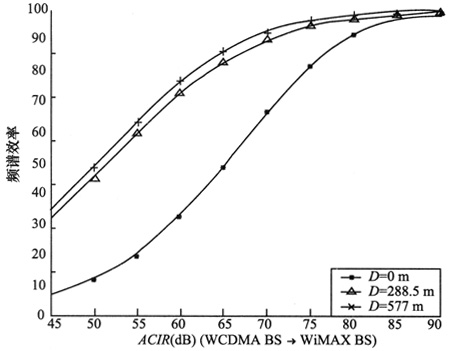

图7　WiMAX上行频谱效率与基站间距的变化

　　（3）WCDMA系统上行对WiMAX系统下行的干扰

　　经过仿真得到，WCDMA上行对WiMAX下行的干扰造成的WiMAX系统频谱效率的损失，在不同的系统布局下都小于2%。

　　（4）WCDMA系统下行对WiMAX系统下行的干扰

　　经过仿真得到，WCDMA下行对WiMAX下行的干扰造成的WiMAX系统频谱效率的损失，在不同的系统布局下都小于3%。

5、结语

　　从以上的分析可以确定在不同网络布局情况下，两系统之间共存对WCDMA系统容量和WiMAX系统频谱效率的影响。在共站情况下的WiMAX下行对WCDMA上行的干扰和WCDMA下行对WiMAX上行的干扰是最严重的两种情况。仿真中通过严格设备参数提高ACIR、增大地理偏移距离、提高MCL的方法降低干扰到可以接受的水平。在实际的工程中，对于干扰严重的情况，还可以采用通过附加滤波器和线性化功率放大器、使用保护带宽等方法来减小系统间干扰。
