光纤微裂纹检测仪测量手机玻璃镜底厚度

  ICC讯 上一篇文章：光纤微裂纹检测仪(OLI)非接触测量，小编有分享过，用光纤微裂纹检测仪测量凸透镜的厚度，也正是因此，小编想到，我们手机现在镜头都是凸出来的，这一部分的厚度能不能测呢，经过测试发现，直接将光对准镜头，反射回来的峰很多，无法判断光进去后的走向，本来想结束测试，但经同事提醒，测不了镜头，可以测凸起来的玻璃镜底，这个结构就很单一，后面就搜罗了三款玻璃镜底厚度不一致的手机进行测试。

图1.测量系统图

  将图1测量系统中的凸透镜换成手机摄像头的玻璃镜底，使用光纤微裂纹检测仪(OLI)对3种不同厚度的玻璃镜底进行测量，图2为测试玻璃镜底实物图，用游标卡尺测量三种玻璃镜底的厚度分别为0.7mm、1.5mm和2.0mm。

图2. 玻璃镜底实物图

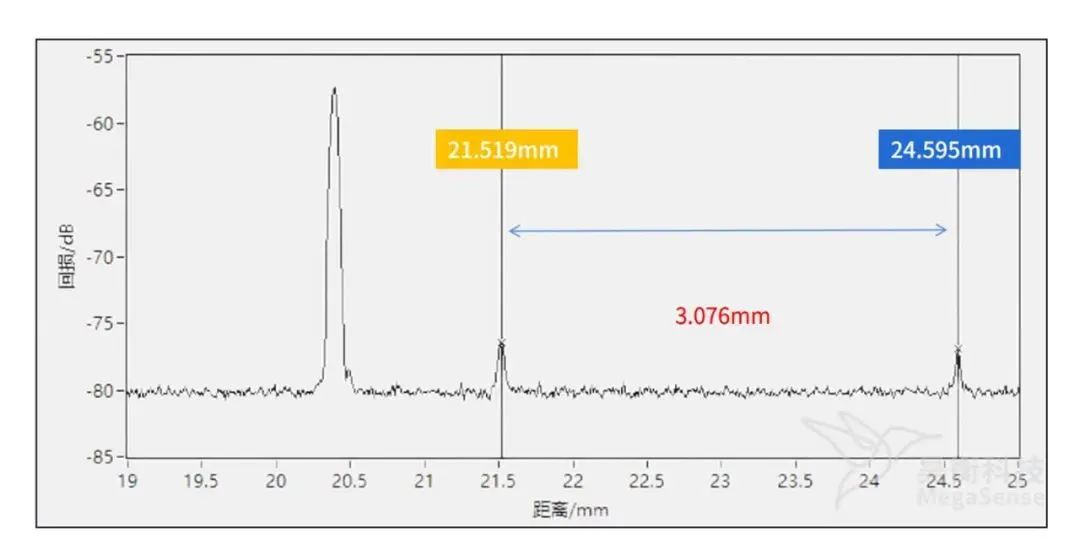

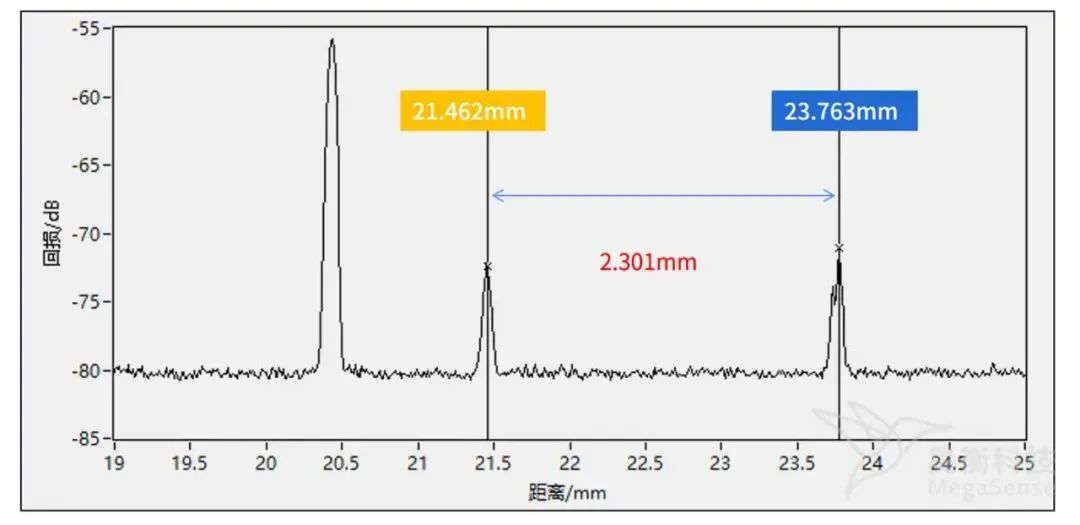

  OLI测量结果如图3所示，为5次测量平均后的结果，从图中可以看出三种镜底的测试厚度分别为1.075mm、2.301mm、3.076mm。

图3. 三种镜底厚度测试结果图

  三种玻璃镜底的材质一样其折射率一致，图3中设备测得玻璃镜底厚度与游标卡尺测得厚度不一致，因为是在设备默认折射率n1=1.467下测得、实际玻璃镜底折射率为n镜=1.075*1.467/0.7=2.253，将设备折射率修改为2.253直接得出三款玻璃镜底的厚度为：0.699mm 、1.498mm、2.003mm，设备测得结果与游标卡尺测量偏差不超过5um，证明OLI非接触测试透镜厚度十分精准。
