昊衡科技：光纤光栅性能检测

  ICC讯 光纤光栅(FBG)作为一种新型的无源器件，为光通信和光传感成功开辟了一条崭新道路，从光纤光栅技术被应用以来，该技术在光纤传感和高速光纤通信领域得到了飞速发展。随着光通信的发展，传输速率不断提高，偏振特性对传输质量的影响也更加明显，成为高速光纤通信系统发展的障碍，如今昊衡科技推出的光矢量分析系统可用于测量光纤光栅(FBG)受压时的偏振相关损耗。

  压力加载装置如下

  将FBG平放在两块钢板之间，在FBG并行位置放置一根相同直径的光纤来保证FBG受压力时保持平衡，在上面钢板上放置不同重量的砝码进行加载，分别为1kg、2kg、4kg、6kg和10kg，光矢量分析系统(OCI-V)连接上光纤光栅(FBG)，测量模式为反射式测量，一次扫描就可以得出FBG反射式的偏振相关损耗(PDL)

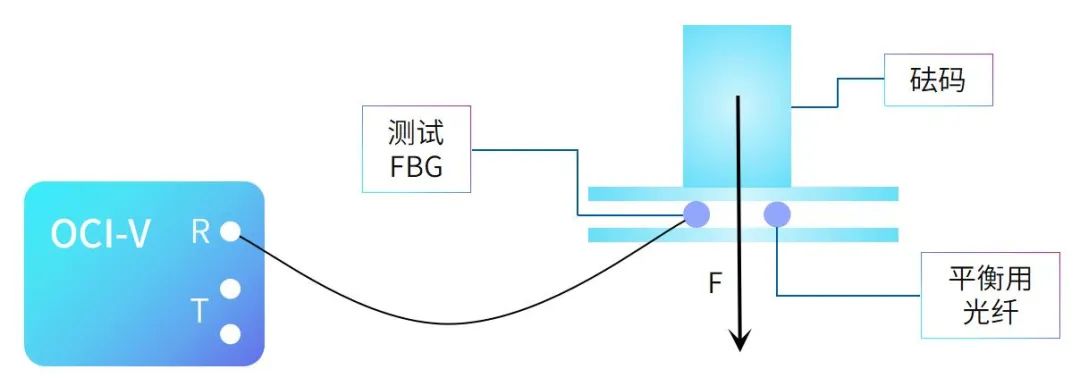

图1. 测试加载装置示意图

测试结果如下

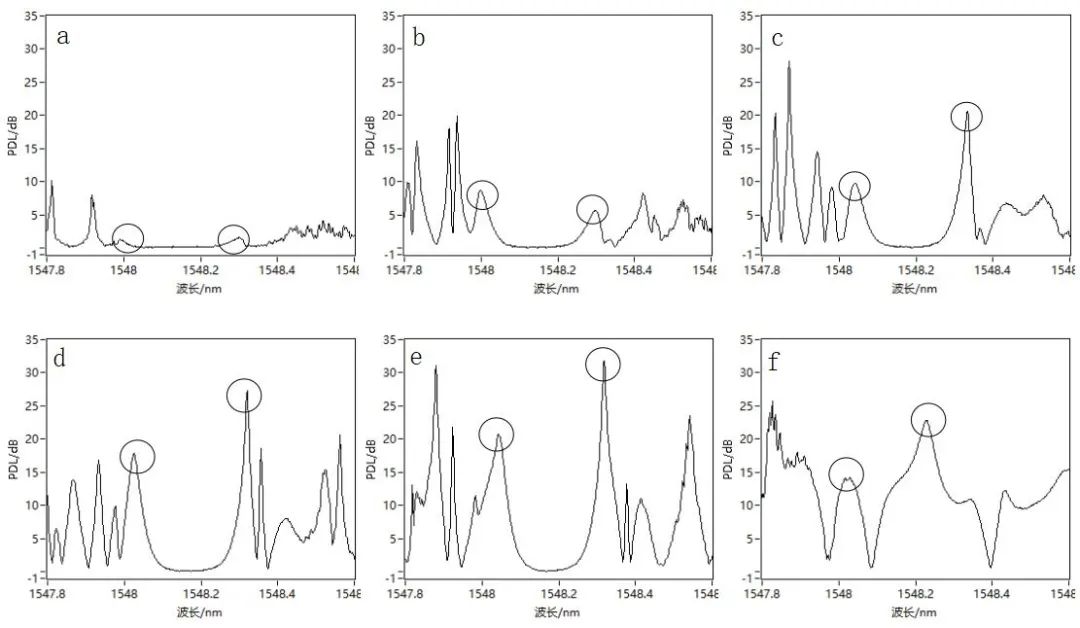

  图2. a、b、c、d、e、f分别是压力为0KN、10kN、20kN、40KN、60KN、100KN下的PDL测试图

  光纤光栅(FBG)在没有压力时中心波长附近光波段的PDL趋近于零，施加压力后中心波长附近两端出现两个波峰(图中画圈的位置)，随着压力逐渐增大，波峰峰值越来越大，在压力达到60KN时波峰出现最大值，且随着压力增大两个波峰逐渐靠近，中间PDL趋近于零的平坦区域逐渐缩小，在压力达到100KN时波峰出现畸变，波峰高度有所降低，中间PDL平坦区域消失。

  OCI-V能够快速测试出FBG的偏振相关损耗，利用其偏振相关特性可以判定FBG的性能优劣，为其能否准确进行通信传输和光学传感提供判断标准。

  OCI-V光矢量分析系统测量参数

  偏振相关损耗 PDL

  偏振模色散 PMD

  插损 IL

  群延时GD

  色散 CD
