三石园科技推出5G前传解决方案

  传统5G前传无源波分采用1271~1371 nm 实现6波双通道通讯。由于1351nm和1371nm波长业界产业链相对不如1271~1331nm的4波成熟，从可靠性，成本角度看，采用相对成熟的前4波会更具有竞争力。

  基于上述情况，三石园科技推出采用成熟的QSFP28 CWDM4-10+环形器的方式来实现传统方案。

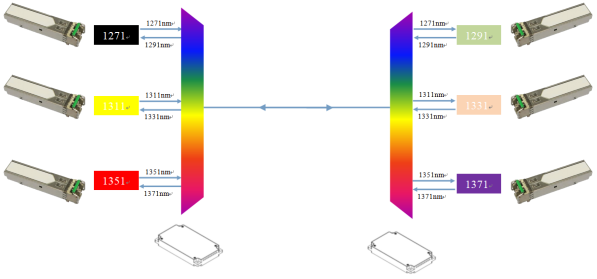

  一、 传统波分：

  ·需要用1271~1371 nm ，6波长，实现单纤双向通讯

  ·6个SFP光模块

  ·2个波分模块

  二、 三石园科技的QSFP28 CWDM4-10+环形器方案：

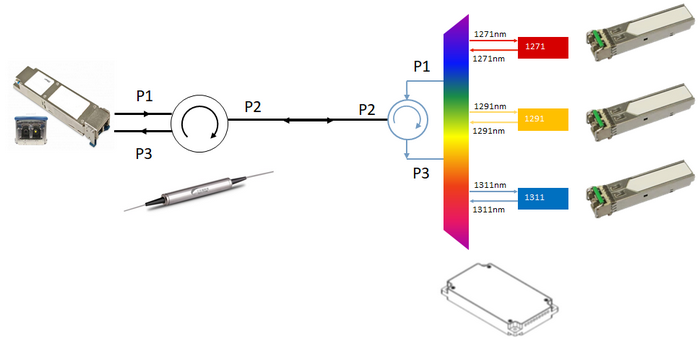

  1， 调顶方案

  ·1271nm, 1291nm, 1311nm，3个波长实现双向通讯

  ·1个QSFP CWDM4-10光模块

  ·3个SFP光模块

  ·2个环形器

  ·1个3波长波分模块

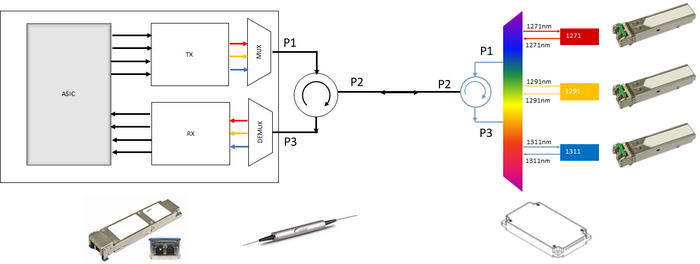

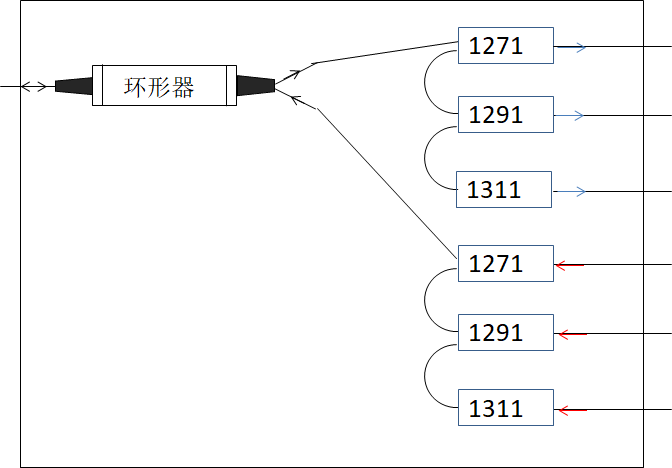

光模块内部图

      ·模块内部3个波长即可

      ·外接环形器实现单纤双向

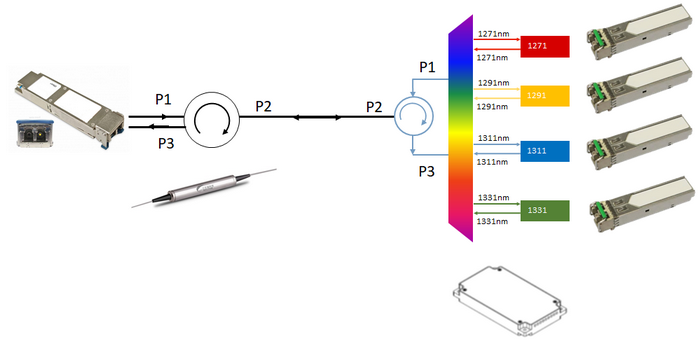

      2，非调顶方案

      ·1271nm, 1291nm, 1311nm，1331nm 4个波长实现双向通讯

      ·1个QSFP CWDM4-10光模块

      ·1个4通道波分模块

      ·4个SFP光模块

      ·2个环形器

     ·独立OSC通道

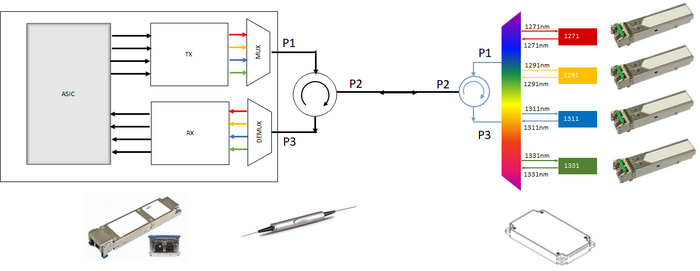

光模块内部图

      ·模块内部4个波长

      ·3个波长用来走业务，1个波长走OCS信号

      ·外接环形器实现单纤双向

  三、 方案对比：

  传统方案：

  · 整个系统6个SFP封装光模块+2个Mux/DeMux

  · 要用6个波长实现6通道通讯

  · 用到1351/1371nm不常用波长的光模块

  三石园科技调顶方案

  · 整个系统1个QSFP28 CWDM4-10+1个DeMux+3个SPF封装光模块

  · 只需要3个波长

  · 局端用1个QSFP28 CWDM4-10代替3个SFP封装光模块, 且不需要额外的Mux

  · 3波长实现6通道双向通讯

  · QSFP28 CWDM4-10光模块

  · 单光纤应用

  · 使用业内常规的CWDM4波长，避免使用量少的长波长，降低成本

  三石园科技非调顶方案

  · 整个系统1个QSFP28 CWDM4-10+1个DeMux+3个SPF封装光模块

  · 需要4个波长

  · 局端用1个QSFP28 CWDM4-10光模块代替3个SFP封装光模块, 且不需要额外的Mux

  · 3个波长走业务信号，1个波长用来OSC管理

  · 不需要调顶

  · QSFP28 CWDM4-10光模块

  · 单光纤应用

  · 使用业内常规的CWDM4波长，避免使用量少的长波长，降低成本

  四、 环形器的功能：

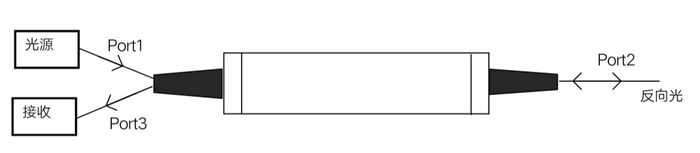

  端口1到端口2， 端口2到端口3

      五、波分模块内部结构对比：

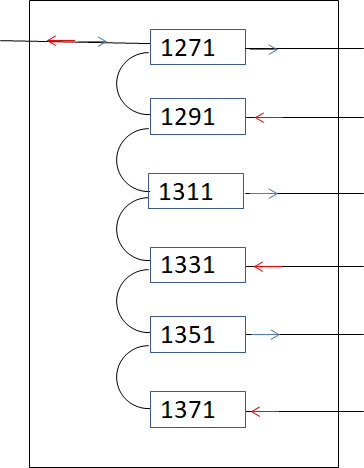

传统波分模块内部结构

三石园科技波分+环形器模块内部结构

  六、 三石园科技相关产品：

  1， 环形器：

  · 覆盖1271~1371nm 6波长CWDM通道

  · 低损耗

  · 高可靠性

  2，环形器跳线

  覆盖1271~1371nm 6波长CWDM通道

       功能： P1→P2, P2→P3

      3， 插片式环形器及环形器+波分模块

   客制化生产，根据客户需求，生产出满足各种应用的环形器盒子
