台积电首秀7nm自研芯片:4核A72频率高达4GHz

摘要:在本月初于日本东京举办的VLSI Symposium(超大规模集成电路研讨会)期间,台积电展示了自己设计的一颗小芯片(chiplet)。基本参数上,该芯片采用7nm工艺,4.4x6.2mm(27.28 mm2),CoWos(晶圆基底封装),双芯片结构,其一内建4个Cortex A72核心,另一内建6MiB三缓。

  ICCSZ讯 在本月初于日本东京举办的VLSI Symposium(超大规模集成电路研讨会)期间,台积电展示了自己设计的一颗小芯片(chiplet)。基本参数上,该芯片采用7nm工艺,4.4x6.2mm(27.28 mm2),CoWos(晶圆基底封装),双芯片结构,其一内建4个Cortex A72核心,另一内建6MiB三缓。

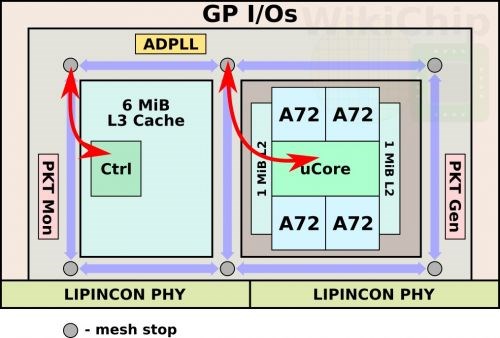

  该芯片采用了一种双芯片设计,这种技术可以通过添加额外的PHY来进行扩展,芯片不同单元间以及不同芯片之间可以形成互联。每个小芯片具有15个金属层,模具本身仅为4.4毫米×6.2毫米(27.28mm2)。台积电采用了四个Arm Cortex-A72内核,针对turbo频率大于4GHz电压操作,配备了高性能单元(7.5T,3p + 3n)并定制设计1级高速缓存单元,这一模块有两个L2缓存块,每个1 MiB,这些是使用它们的高电流位单元实现的,并以半速运行。此外,还有一个大型的6 MiB L3缓存,使用高密度位单元实现,并以四分之一速度运行。

  在1.20的电压下,Cortex内核可以达到4 GHz,实测最高达到了4.2GHz(1.375V)。台积电称,这款芯片是为高性能计算平台设计,这也解释其主频为何如此惊人。
