  ICCSZ讯 时至今日，光连接器作为光链路的连接点已经被广泛应用，其灵活性和便利性大大促成了今天光网络商用和民用的推广。既然已经成为了光链路中的标准件,其必然有相应的国际标准和规定来检验其性能和规范其互换性。

  关于光纤连接器的标准，可靠性：定义单芯连接器可靠性的有GR326等；定义多芯连接器可靠性的有GR1435等。互换性：定义LC连接器互换性的有IEC61754-20等；定义SC连接器互换性的有IEC61754-4等；定义FC连接器互换性的有IEC61754-13等；定义MPO连接器互换性的有IEC61754-7等…

  这里我们选择LC连接器来谈一谈：LC连接器因其体形的小巧，在高密度应用领域扮演的角色也越来越重要，即使是最普通的应用也越来越关注其长久可靠。就连接器本身而言，对于其中重要的机械性能，基于光连接器多年的制作和使用经验，小谈一下LC连接器在机械可靠性测试上的一些体会。

  GR326的机械性能包括：振动测试（Vibration Test）、摇摆测试（Flex Test）、扭转测试（Twist Test）冲击测试（Impact Test）、验证测试（Proof Test）、在线负载传输测试（Transmission With Applied Tensile Load）、耐久性测试（Durability）。其中验证测试（Proof Test）和在线负载传输测试（Transmission With Applied Tensile Load）都是对LC连接器的比较具有挑战性的机械性能测试。

  验证测试（Proof Test）：搭载好测试系统，”0”角度下的测试一般没有出现异常，”90°”角度下，当负载达到2.0kgf，LC连接器有小几率出现前、后体被破坏（如图一）。”135°”角度下，负载达到0.25kgf，亦有小几率出现前、后体不同轴（如图二）。如果测试过程中，LC连接器是一个整体的话，这样会避免图一、二所示的现象。在整体式LC连接器上，经过批量的同样测试，未出现LC连接器结构被破坏或不同轴的现象。对于多变的应用环境，一体式的LC连接器是一个很不错的选择。

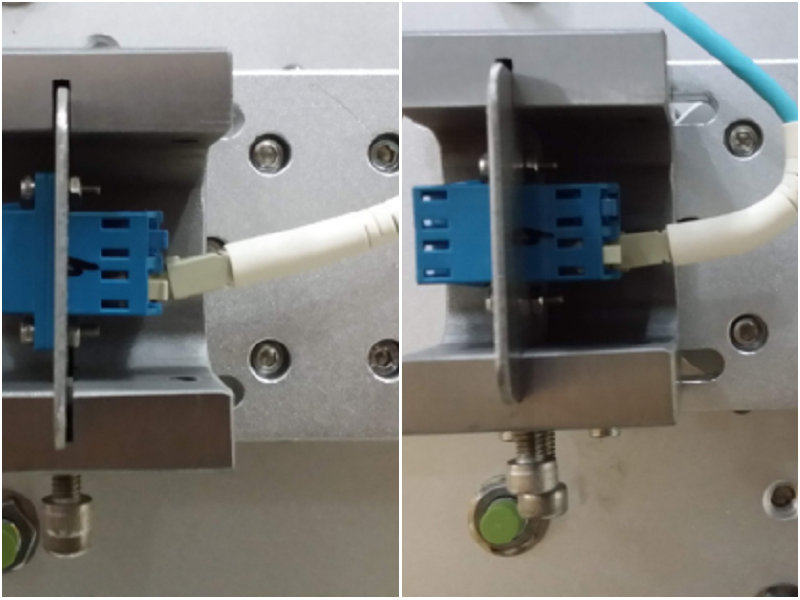

（图一）                                 （图二）

  在线负载传输测试（Transmission With Applied Tensile Load）：搭载好测试系统，”0”角度下的测试一般很少出现异常，”90°”角度下，当负载达到2.0kgf，部分LC连接器的尾套会小概率出现（如图三）的弯曲情況，性能无法满足使用。”135°”角度下，负载达到0.25kgf，性能表現变得更糟。我们分析原因是尾套支撐不足，在负载下形成的弯曲半径太小，光纤产生额外的弯曲损耗，如果能夠保证负载下尾套有足够支撐力量(保持合理的弯曲半径或使用抗弯曲光纤)，应当可以满足在线负载传输测试（Transmission With Applied Tensile Load）的所有要求（如图四）。

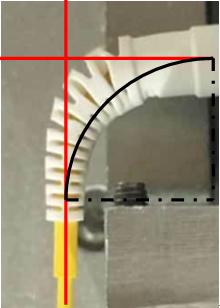

（图三）

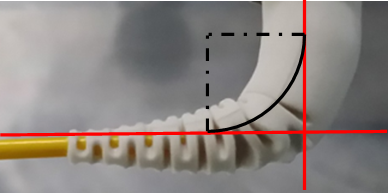

（图四）

  在选择LC连接器时，充分考虑上述两种情况，使LC连接器在多变的应用环境中有着足够的稳定和可靠性，这对于终端使用者还是网络管理者而言，都将是一劳永逸的。
