日立开发出FTTH用10Gbit秒的影像通信系统

        日立制作所开发出了用于FTTH的10Gbit/秒的影像通信系统（图1）。符合IEEE802.3av中正在制定的标准“10G-EPON”。该标准尚处于商讨阶段，不过“技术指标已基本确定”（该公司）。此次影像通信系统的就是依据该标准开发。通信距离为20km、用户端连接32台光收发装置时，可实现误码率为10-12的通信质量。

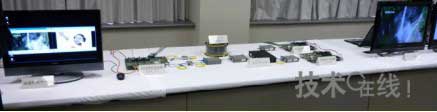

图1：开发的影像通信系统

        图1：开发的影像通信系统。设想左侧为基站端设备（OLT），右侧为用户端设备（ONU）。中间为20km的光纤。

        目前，日本FTTH用户驻地的访问线路主要采用“GE-PON”（图2），从基站到家庭的“下行”方向与反向的“上行”方向的最大传输速度均为1.25Gbit/秒，传输方式利用以太网框架。多个用户共用一条下行方向的线路时，各用户的传输速度会低于1.25Gbit/秒。尽管GE-PON 已经由IEEE制定出相关标准，但同类FTTH技术中还存在已由ITU制定出相关标准的“G-PON”。此次的10GE-PON被定位为GE-PON的新一代标准。

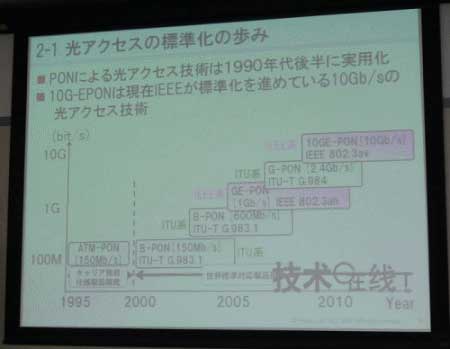

图2：FTTH访问线路的变迁

        新开发产品主要由基站端设备（OLT）和用户端设备（ONU）构成（图3）。对实现传输起关键作用的是OLT接收端使用的跨阻增幅器（TransimpedanceAmplifier，TIA）。由ONU传向OLT端的上行光信号的光强度因ONU而异。原因是通信环境不同，如各用户住宅的OLT和ONU的通信距离发生改变等。因此，此次改进了用来增大OLT受光元件输出电信号的TIA。增益会随着上行光信号强度的不同而改变。这样即便较强的光信号和较弱的光信号之间的差值（动态范围）达到20dB，OLT也能准确接收上行光信号。

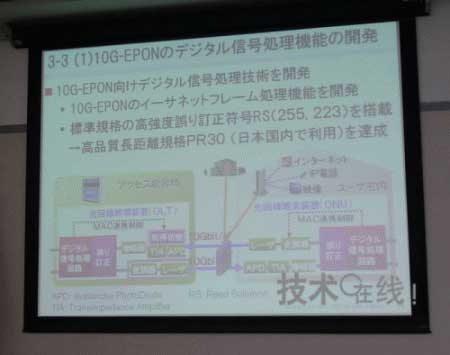

图3：开发系统的构成

        纠错方面，上行和下行均采用（255，223）里德所罗门符号。符合10G-EPON所要求的的标准（图4），即上行信号接收灵敏度为-25dBm时，误码率为10-12以下。

        日立制作所认为，IEEE802.3av中的10G-EPON标准制定工作将于2009年12月前后结束。该公司表示，新开发产品进入实用阶段应该在“3～5年后”。
