CTP10：空芯光纤发展征程中的“神兵利器”

  在当今科技飞速发展的时代，光纤通信技术作为信息传输的基石，正不断推动着社会的数字化转型。而在众多光纤类型中，空芯光纤凭借其独特的优势，正逐渐崭露头角，成为光纤领域的研究热点。

  空芯光纤之所以备受瞩目，源于其一系列令人瞩目的特性。低时延特性，让数据在光纤中的传输速度大幅提升，这对于那些对实时性要求极高的应用场景，如金融交易、远程医疗手术等，具有至关重要的意义。想象一下，在金融市场中，微秒级的时延差异都可能导致巨大的利益得失，空芯光纤的低时延特性能够确保交易指令以最快的速度传输，为投资者争取到宝贵的先机。

  低非线性特性则使得信号在传输过程中能够保持较好的完整性，减少了信号失真和误码率，提高了通信质量。宽波段特性为多波长信号的传输提供了广阔的空间，使得空芯光纤能够承载更多的信息，大大提升了光纤的传输容量。低色散特性则保证了不同波长的信号在传输过程中能够保持同步，避免了信号的展宽和重叠，进一步提高了通信的可靠性。

  随着光纤技术的持续进步，空芯光纤的性能也在不断提升。目前，空芯光纤的平均损耗已经低于标准G.652.D光纤，这一里程碑式的突破标志着空芯光纤已经从实验室研究阶段迈向了实用化阶段。据权威预测，空芯光纤有望最早在数据中心互联领域得到广泛应用。在数据中心互联中，对数据传输速度和容量的要求极高，空芯光纤的低时延、宽波段等优势能够很好地满足这些需求，为数据中心之间的高速、稳定数据传输提供有力保障。

   挑  战

  然而，空芯光纤在实际部署过程中并非一帆风顺，它面临着诸多挑战。其中，水汽的侵袭是一个不可忽视的问题。在实际环境中，空芯光纤不可避免地会受到水汽的影响，从而导致水峰吸收和二氧化碳（CO₂）吸收等问题。这些吸收峰的波长与某些密集波分复用（DWDM）通道重叠，而且某些DWDM通道的吸收强度比其他通道更强。这就好比在一条高速公路上，某些车道突然出现了障碍物，导致车辆通行受阻，严重影响了波分系统的性能。

  据相关报道，由CO₂吸收形成的滤波效应在某些通道中的OSNR（光信噪比）代价超过了5dB。这意味着在这些通道中，信号的质量受到了极大的影响，可能导致数据传输错误率增加，通信质量下降。因此，如何降低空芯光纤中水汽吸收峰带来的影响，成为了未来空芯光纤部署中需要优先解决的关键问题。

   解 决 方 案

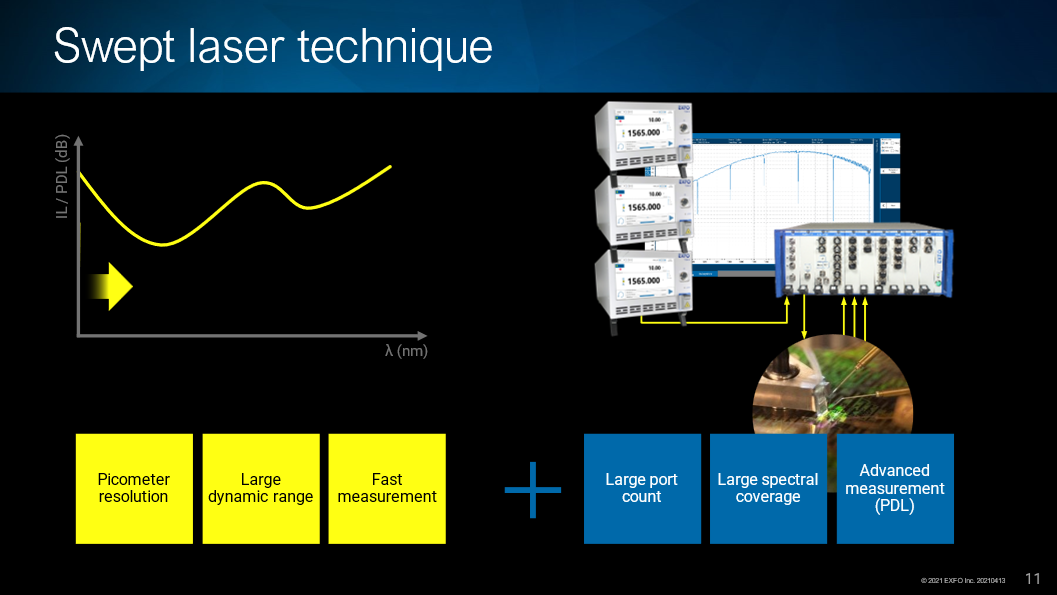

CTP10 - 全波段扫频测试系统

  在解决这一问题的过程中，先进的测试技术显得尤为重要。与传统的光谱仪谱损测试方法相比，EXFO CTP10 波长扫描系统展现出了卓越的性能。它采用了窄线宽、波长连续的扫描光源，这种独特的光源设计使得它具备了高入纤功率、高波长分辨率和大动态范围等显著优势。高入纤功率能够确保测试信号在光纤中具有足够的强度，从而更准确地测量光纤的各项性能指标。高波长分辨率则像是一把精准的尺子，能够精确地测量出光纤在不同波长下的损耗情况。大动态范围则使得CTP10能够适应不同类型、不同长度的空芯光纤测试，无论是短距离的实验光纤还是长距离的实用光纤，都能进行准确的测试。

  通过CTP10系统，我们能够有效地表征空芯光纤的插入损耗（IL）、偏振依赖损耗（PDL）和光反射损耗（ORL）。插入损耗是指光信号在通过光纤时功率的减少量，它直接影响到信号的传输距离和质量。偏振依赖损耗则反映了光纤对不同偏振态光信号的损耗差异，在高阶调制系统中，这种差异可能会导致信号的失真和误码。光反射损耗则与光纤端面的反射情况有关，过大的反射损耗会影响系统的稳定性和性能。

  如图1所示，在更高的波长分辨率下，利用CTP10强大的测试能力，我们能够清晰地观察到所有气体吸收谱线。通过对比0.02pm波长分辨率和0.1nm波长分辨率下的空芯光纤谱损测试结果，我们可以发现，在0.02pm波长分辨率下，气体吸收谱线的细节更加清晰，能够更准确地定位和分析吸收峰的位置和强度，为解决水汽吸收问题提供了有力的数据支持。

图1.

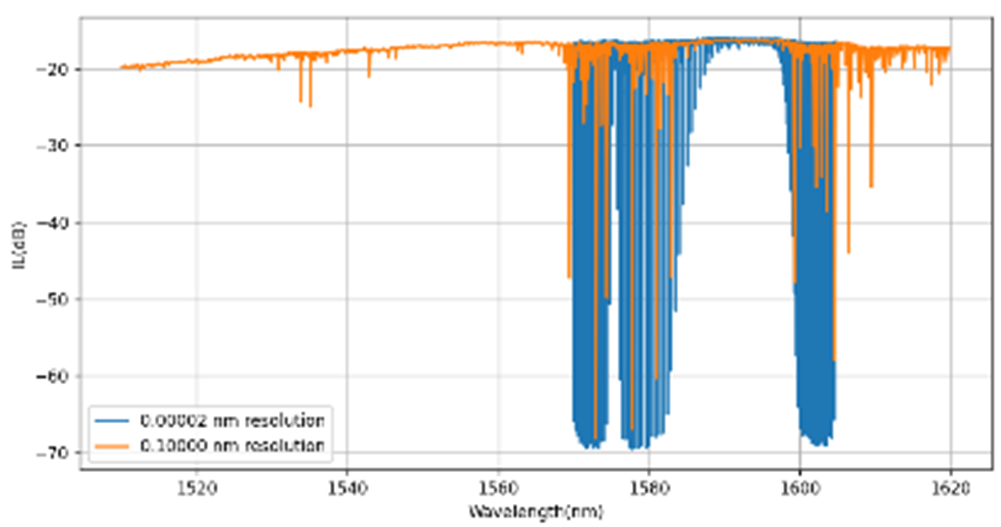

（a）空芯光纤谱损测试（0.02pm波长分辨率 vs 0.1nm波长分辨率）

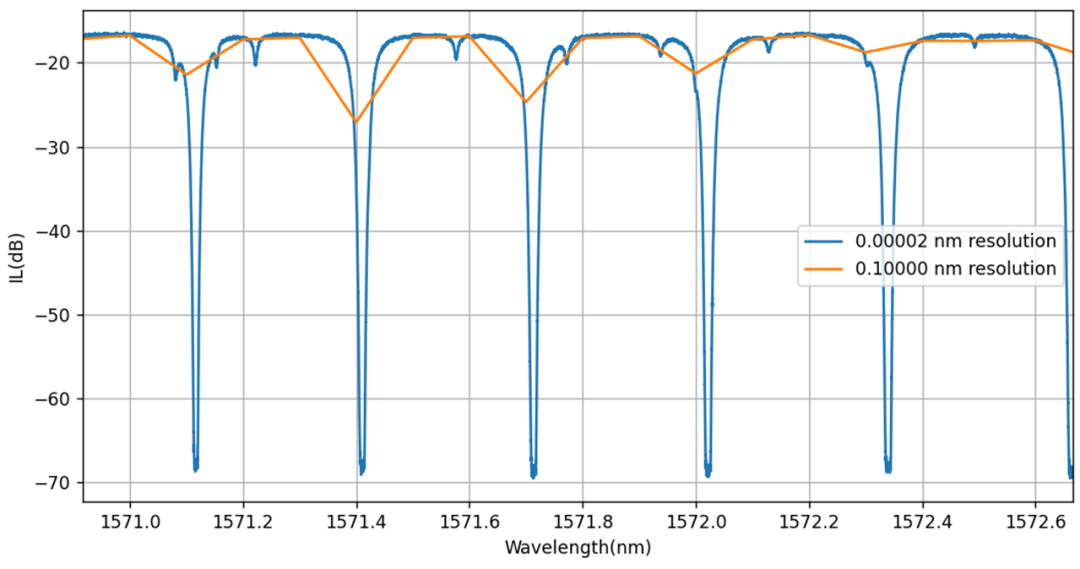

（b）空芯光纤谱损测试局部放大图（0.02pm波长分辨率 vs 0.1nm波长分辨率）

  除了解决水汽吸收问题，空芯光纤在通信系统的构建方面也有着广阔的应用前景。利用反谐振空芯光纤的超低背向瑞利散射优势，我们可以引入方向复用（Direction division multiplexing，DDM），构造出同频同时全双工（Co - frequency co - time full - duplex，CCFD）光通信系统。这种方向复用的通信系统就像是一条双向的高速公路，能够同时实现两个方向的数据传输，大大提高了光纤的利用率和通信效率。然而，在这种系统中，我们需要特别关注光缆两个方向的回损特性（A端至B端，B端至A端）。

  如图2所示，空芯光纤在相反方向的回损呈现不同的特征。这种差异可能是由于光纤的制造工艺、结构不对称等因素导致的。在实际应用中，我们需要对这些差异进行深入分析和研究，采取相应的措施来优化系统性能，确保两个方向的数据传输都能稳定、可靠地进行。

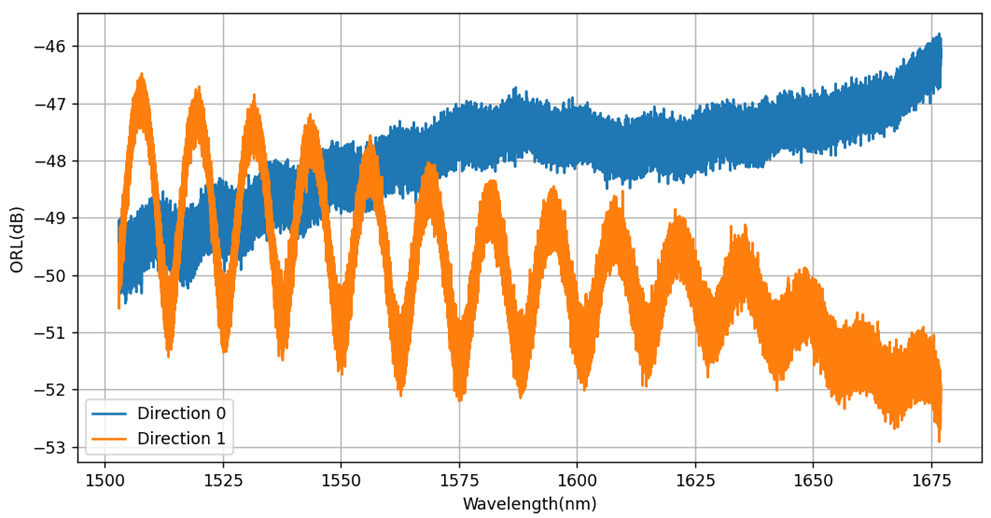

图2. 空芯光纤双向回损特征图

  另外，光纤带来的偏振相关损耗（如图3）也是高阶调制必须关心的问题。在高阶调制系统中，信号通常采用偏振复用的方式来提高传输容量。然而，偏振相关损耗可能会导致偏振复用信号的两个正交偏振方向信号的不平衡，从而影响信号的解调和质量。为了避免这种情况的发生，我们需要对光纤的偏振相关损耗进行精确测量和分析，通过优化光纤的设计和制造工艺，或者采用相应的补偿技术，来尽量减少偏振相关损耗的影响，确保高阶调制系统的稳定运行。

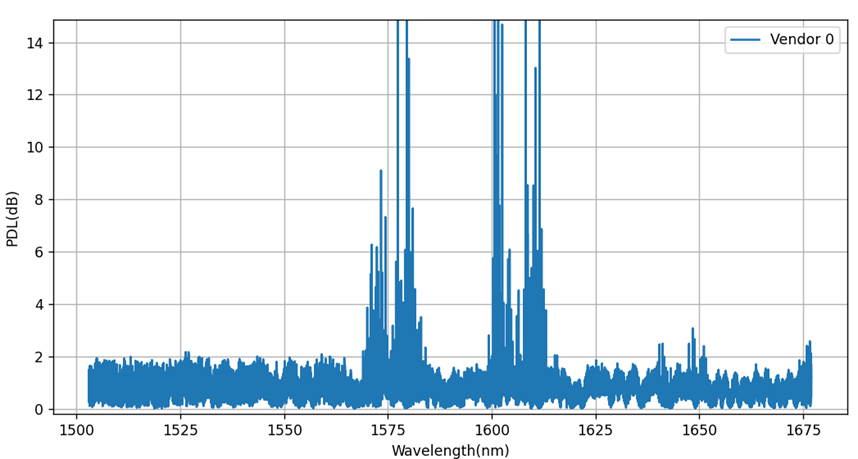

图3. 空芯光纤偏振(PDL)相关损耗图

  总 结

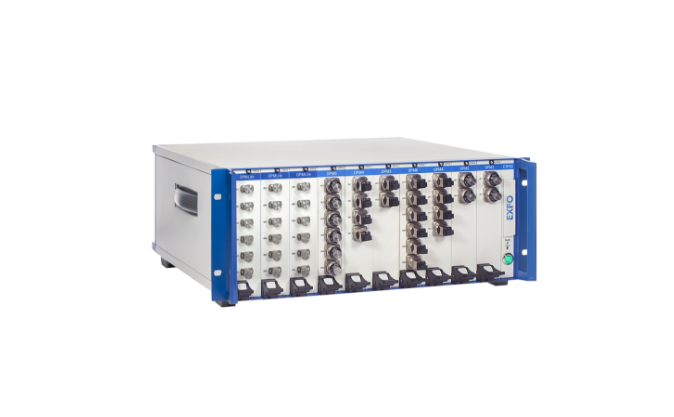

4. EXFO CTP10扫描测试系统

  总之，空芯光纤作为一种具有巨大潜力的新型光纤，虽然在实际部署中面临着一些挑战，但随着技术的不断进步和先进测试设备的应用，这些问题都将逐步得到解决。EXFO的CTP10波长扫描系统凭借其高入纤功率、高波长分辨率和大动态范围等特性，为深入了解空芯光纤的性能、优化光纤设计和部署提供了有力支持。
