光纤的尾巴不能乱翘!OFDR测试中那些让人抓狂的“末端杀手”

摘要:在OFDR(光频域反射)测试中,光纤末端的处理是影响测试结果准确性的关键因素。不当的末端处理会导致强反射、信号衰减等问题,甚至使整个测试数据失效。本文深入剖析光纤末端的“两宗罪”——菲涅尔反射和端面污染,揭示其背后的原理及危害,并提供实用的解决方案,帮助工程师避免“末端杀手”,确保测试数据可靠。从折射率匹配膏到APC接头,从清洁技巧到日常维护,一文掌握光纤末端处理的精髓。

  一、光纤也有“强迫症”

  光纤就像一条敏感的“神经”,从头到脚都渴望完美闭合。当我们使用OFDR(光频域反射)技术给这根“神经”做体检时,它会通过独特的“光指纹”(瑞利散射)告诉我们哪里有应变产生、哪里有温度变化。但如果光纤的尾巴,也就是链路末端没处理好,就像给这条神经末梢贴了块劣质创可贴,不仅体检结果会出错,还可能让整根神经“崩溃”。今天,我们就来扒一扒那些让工程师抓狂的“末端杀手”。

  二、光纤尾巴的“两宗罪”

  1、罪状一:尾端变身“反光镜”,闪瞎探测器

  想象一下,你在电影院看电影,突然有人打开手机闪光灯,而光纤末端的菲涅尔反射就是这个“破坏王”。

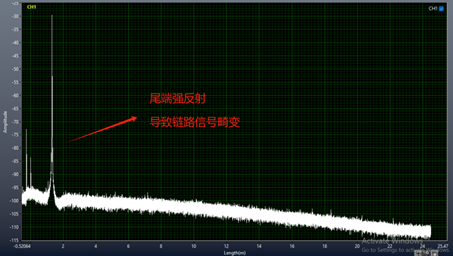

图1. 尾端强反射

  原理:当光纤末端直接暴露在空气中,光从玻璃(折射率约1.5)射入空气(折射率1.0)时,会像照镜子一样“Duang”地反射回来!这相当于在OFDR系统里引爆了一颗“闪光弹”。

  后果:信号被“闪瞎”,反射光强度会淹没原本的光纤链路信号,从而影响正常的传感监测。

  解决方案:

  a. 在光纤尾端涂上光纤折射率匹配膏,让光“丝滑”过渡到空气中,从而降低了光纤链路的尾端高反射。

  b. 对光纤尾端进行处理,将尾端研磨成斜8°面或是直接熔接APC类型跳线接头,让反射光“迷路”无法原路返回。

  c. 当然,也可直接对接高效且稳定的ERE尾端反射消除器,让光纤链路完美通行。

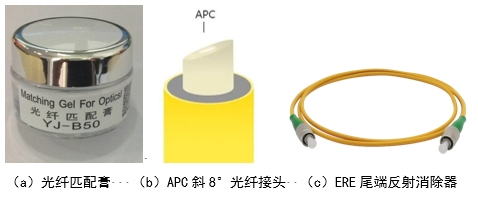

图2. 尾端处理常用工具

  2、罪状二:端面污染成“减速带”,信号堵车

  如果光纤端面沾了灰尘、指纹或油污,就像在高速公路上撒了一地钉子。

  原理:脏污会导致光信号“翻车”,划痕更是直接给信号“开罚单”(导致光信号减弱)。

  后果:

  1)光纤链路信号下降:导致无法有效分析通信样件或是传感样品状态。

  2)传感距离缩水:例如原本能测50米的光纤,末端20米数据全糊成“马赛克。”

  3)传感监测能力下降:传感测试范围缩小,传感稳定性下降,测试过程中更容易出现异常值。

  解决方案:

  a. 每天给光纤“洗脸”:用光纤清洁器或使用无尘布蘸酒精擦拭端面。

  b. 不用的光纤首、尾端戴“安全帽”:养成良好习惯,每次使用后及时盖上防尘帽,拒绝让“脏污”有可乘之机。

图3. 常见的光纤清洁工具

  总结一句话就是:“一擦二盖三体检”。一擦(每次使用前进行清洁处理);二盖(不测或使用完毕及时戴帽);三体检(正式测试前扫描观察OFDR曲线)。在OFDR的世界里,测试的顺利与否,藏在每一处细节中。“尾端不消光,数据两行泪;细节做到位,甲方笑出泪。”

  注:过往文章中我们已详细介绍了如何分析和判断OFDR曲线状态,如果想进一步了解,可以点击下面文章链接进行阅览。

  https://mp.weixin.qq.com/s/BP4e21Acfc01f8zBVkPkZA

  (参考曲线状态评估指南)
