联讯仪器采样示波器新升级 效率优化提升近32%

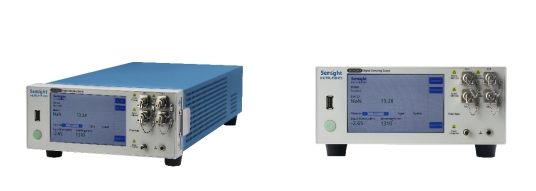

  ICC讯 联讯仪器 DCA6201 采样示波器基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。今年10月，DCA6201在高性能基础上再度升级，波长范围800~1650nm、最大输入5mW(+7dBm)、测量指标精度显著提高，效率优化提升近32%。

  01， 高性能确保测试一致性

  DCA6201具有低噪声、高灵敏度的特点。其经过校准的参考接收机(符合行业容差标准)，能够支持极高的动态测量范围。DCA6201 可对 800 nm ~ 1650 nm(DCA6201- B30)波长的多模和单模信号进行测试，与行业标准采样示波器测试结果一致，具备消光比修正因子，暗电流自校准等算法，从而使其测试结果和行业标准具有很高的一致性。

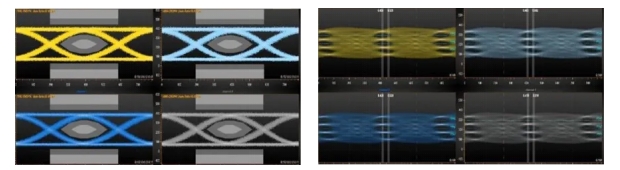

DCA6201测试光眼图(左NRZ， 右PAM4)

  02， 高效便捷、可远程控制

  1，4通道并行测量更高效

  DCA6201 采样示波器支持同时测量所有通道以及并行测量。可以支持多通道选件，一次性可以同时测量 4 个通道，也可以单独测量每个通道。与应用相匹配的评估系统配置简单，因为多通道模块和多个单通道模块都可以一次性测量。

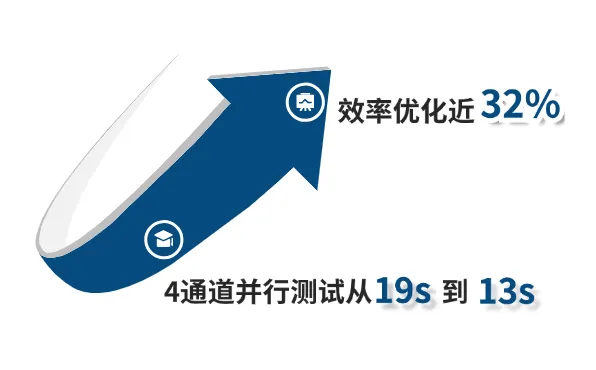

  测试配置: PAM4、 码长65535、1个完整Pattern，电脑配置i5或以上

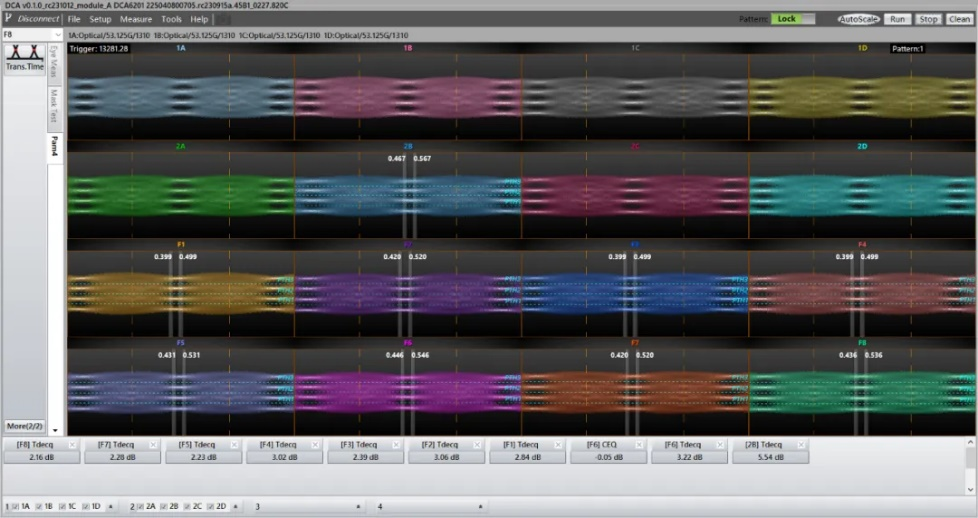

  联讯可以使用一个软件同时控制多台DCA，例如用2台四通道DCA组成8通道，方便客户测试800G模块。

  2，自动测量：远程命令控制方式方便快捷，快速获得需要的参数

  DCA6201可以快速便捷地获得测量参数值。包括模板余量在内的各种NRZ指标都支持简单易用的自动测试

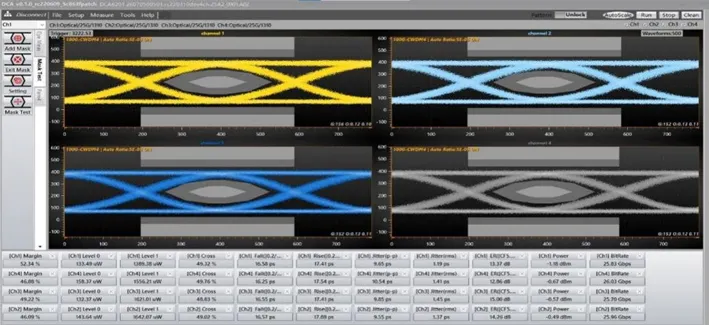

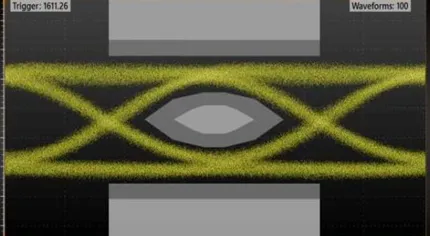

NRZ 模板自动冗余测量

  无需复杂设置，易于捕获测量结果。高灵敏度示波器支持高再现性测量，高速采样缩短了用于 TDECQ 分析的数据收集所需时间。通过缩短测量时间，有助于提高包括 PAM4 信号评估在内的生产效率。

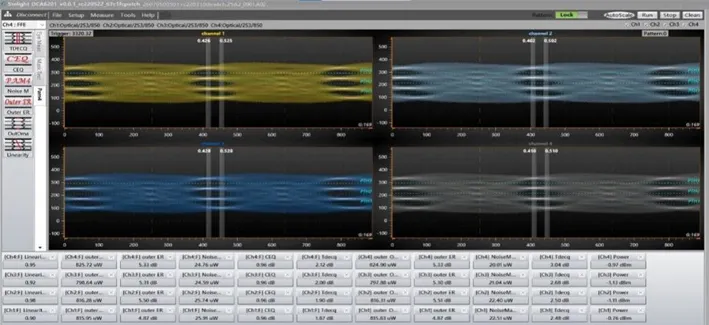

  PAM4 TDECQ 自动测量

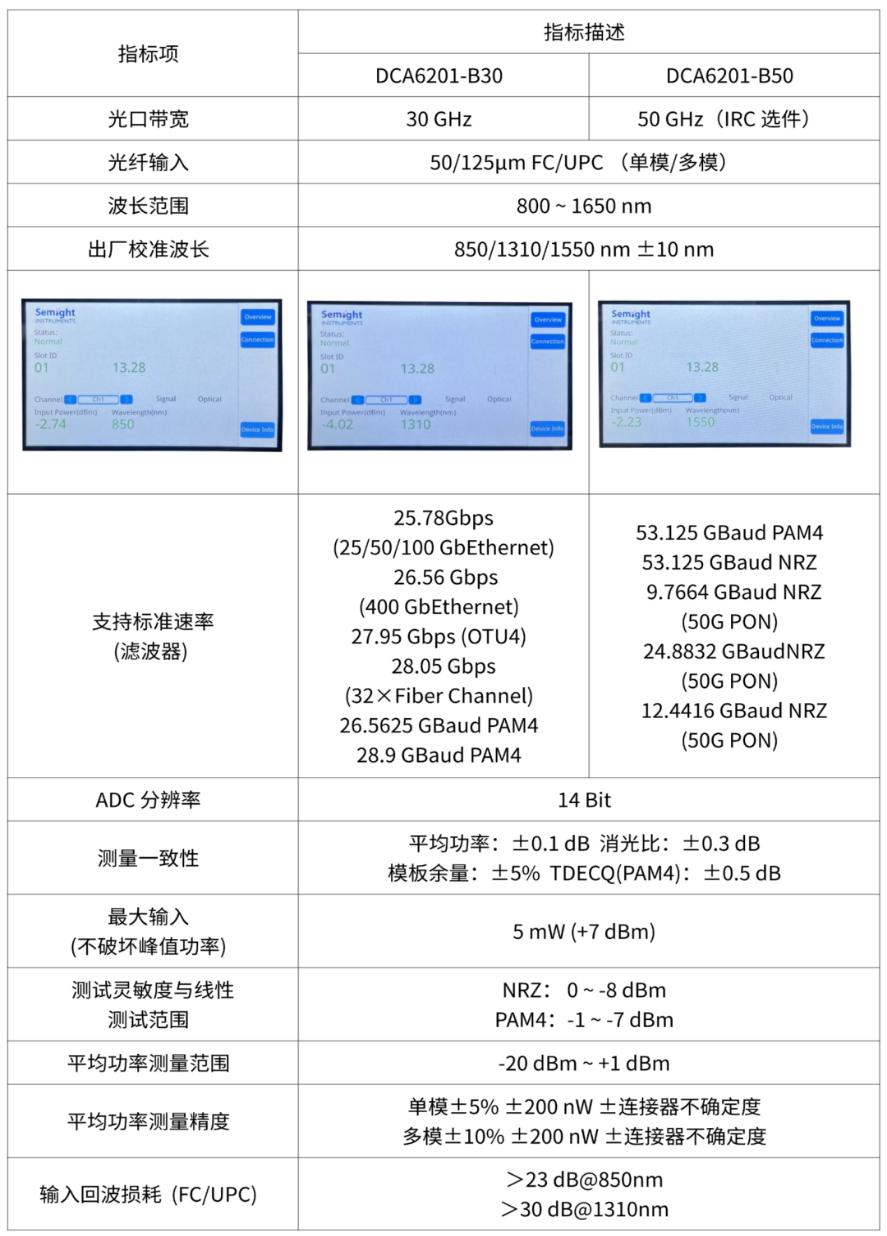

  03，高精度，指标齐全

  [1] Mask Margin测试支持添加、删除、自定义模板，支持Hit Ratio/ Count设置。

  [2] 支持3种协议IEEE 802.3 Annex 120D、IEEE 802.3 Clause 94、CEI 4.0。

  04， 测试功能齐全

  1，支持 NRZ 和 PAM4 分析

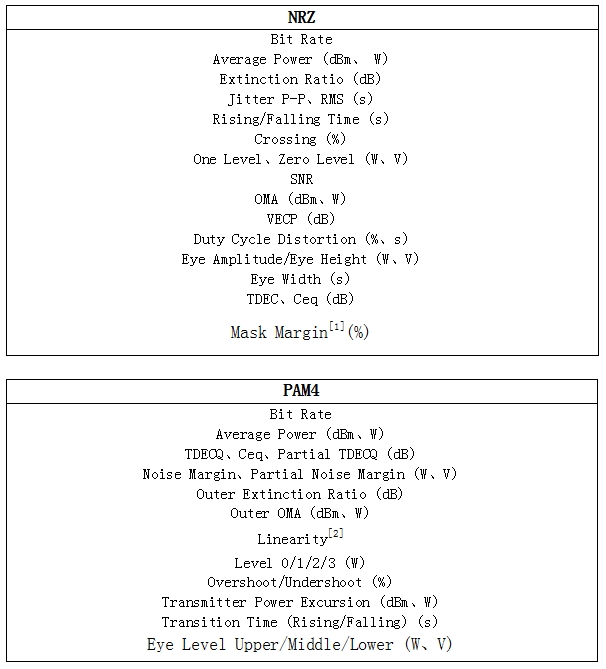

  2，满足常规 NRZ 和 PAM4 眼图测试参数：

  05， 全新软件，灵活配置

  DCA6201 的界面 GUI 非常直观和简洁，可轻松配置系统，确定其参考基准并进行测量。可提供内置的分析功能，用来分析眼图和显示所有常用的光信号测试参数。

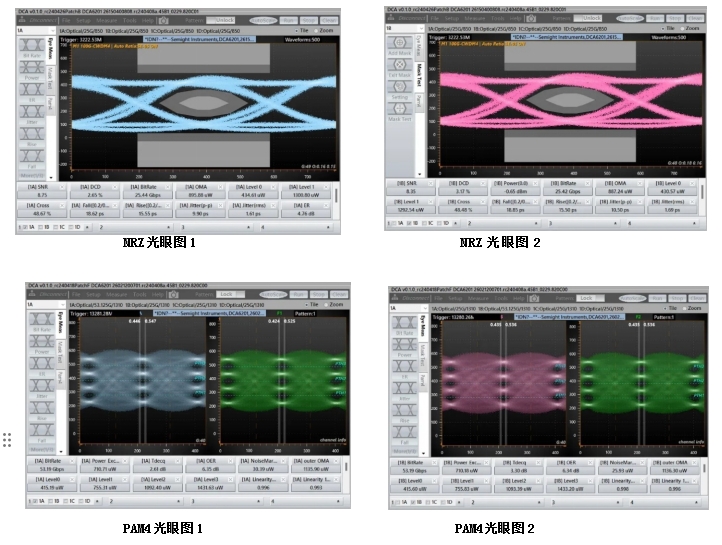

NRZ光眼图

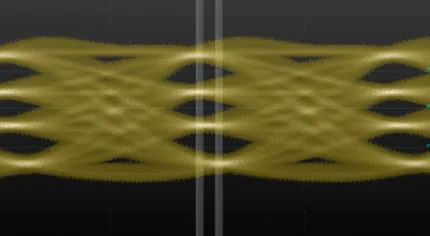

PAM4光眼图

  用户可在 PC 上运行 DCA6201 软件，并通过LAN/USB接口轻松控制 DCA6201。支持对数据中心、核心网/城域网、4G/5G移动回传和5G移动前传使用的25G/50G/100G/200G/400G/800G 光传输模块、光缆以及相关部件的物理层性能进行测试。
