【光博会精彩回顾】| R&S携四大测试解决方案精彩亮相

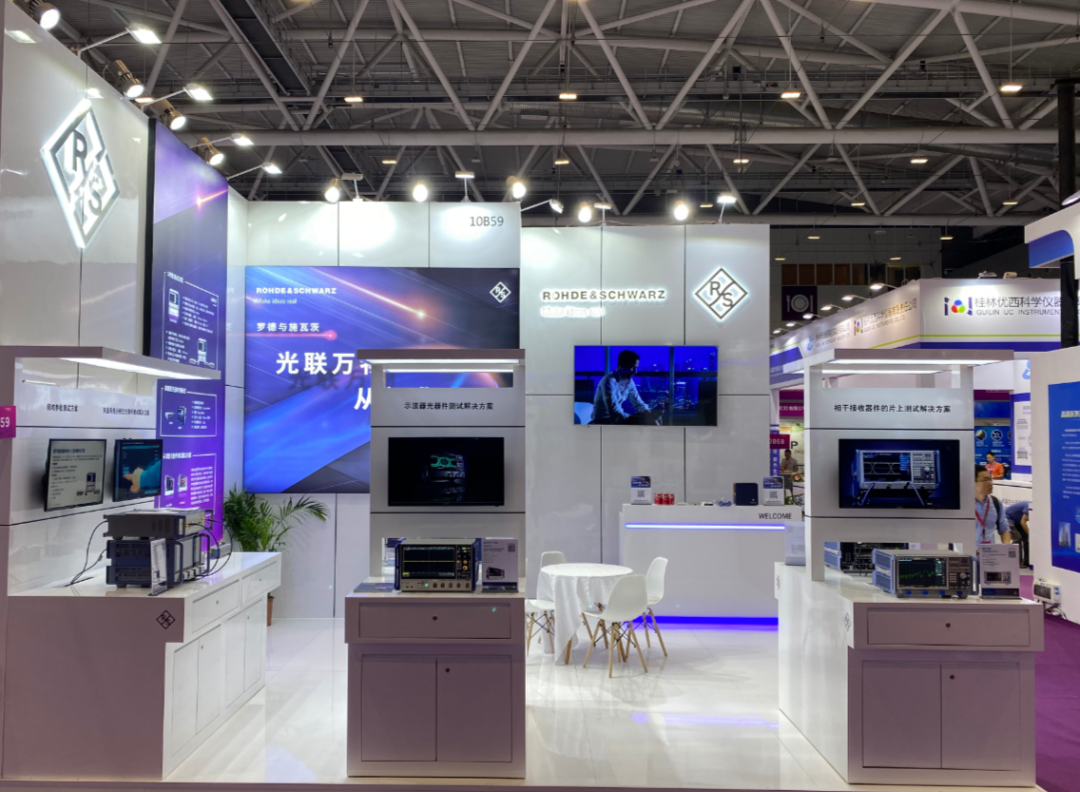

  ICC讯 作为极具规模及影响力的光电产业综合性展会，第24届光电博览会于2023年9月6-8日在深圳国际会展中心举办。本次光博会上，R&S高级应用工程师谢树义先生带来了“罗德与施瓦茨在光电器件测试中的应用”精彩演讲。现场，R&S展示了800G/1.6T光电器件频域参数测试解决方案、相干接收器件的片上测试解决方案、示波器光器件测试解决方案、高端信号与相位噪声分析仪测试解决方案。

  展示方案

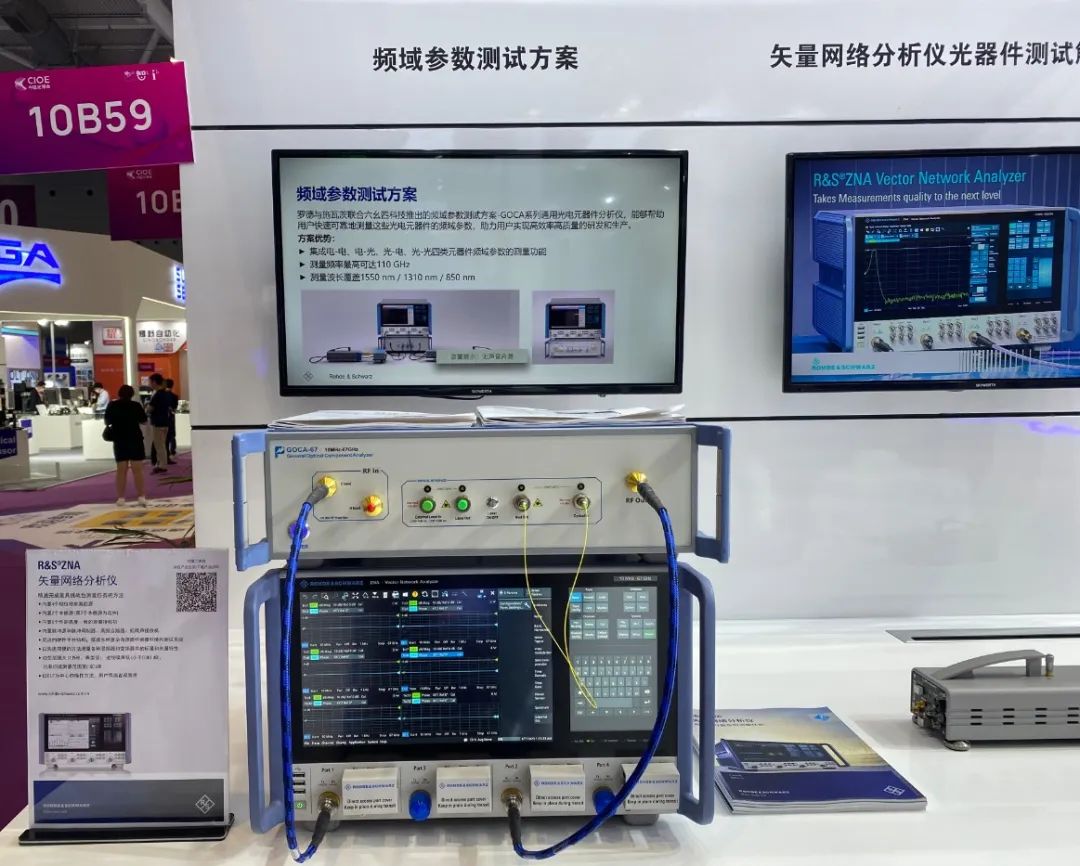

  800G/1.6T光电器件频域参数测试解决方案

  R&S与六幺四科技推出的频域参数测试方案-GOCA系列通用光电元器件分析仪，能够帮助用户快速可靠地测量800G/1.6T光电元器件的频域参数，助力用户实现高效率高质量的研发和生产。

  GOCA系列通用光电元器件分析仪由R&S ZNA、R&S ZNB等系列矢量网络分析仪和专用光电底座协同构成，不仅可实现电器件参数分析，还可实现用户对于直调激光器、电光调制器、光电探测器、光微环、光栅等光电芯片、器件和模块的测量，支持S参数、截止频率、差分/共模参数、延时参数、交调/互调参数、噪声系数等关键数据的获取，适用于光电元器件研发、生产和应用的整个周期链。

  测试系统方案构成

  · R&S微波矢量网络分析仪 ZNA67

  · GOCA-67光电底座(由方案伙伴六幺四科技提供)

  方案优势：

  · 集成电-电、电-光、光-电、光-光四类元器件频域参数的测量功能

  · 测量频率最高可达110 GHz

  · 测量波长覆盖1550nm / 1310nm / 850nm

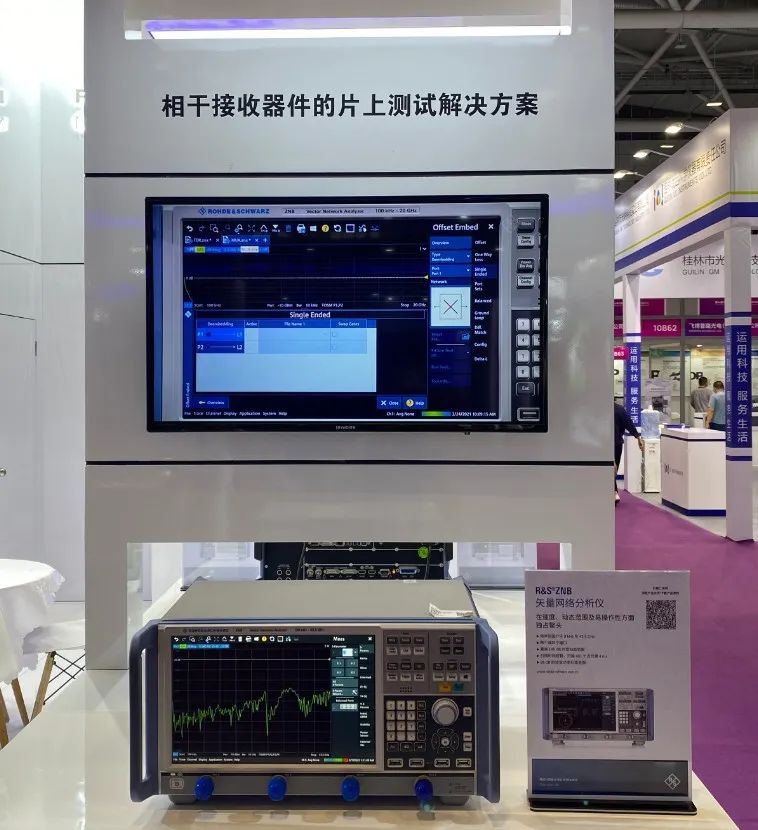

  相干接收器件的片上测试解决方案

  R&S的67 GHz(扩频可至110 GHz)矢量网络分析仪ZNA67与六幺四科技协同工作，推出相干接收系统片上测试的完整解决方案 — ICRA-67相干接收系统分析仪可实现器件的片上测量。

  测试系统方案构成：

  · R&S微波矢量网络分析仪 ZNA67

  · ICRA-67光电底座，扩频可至110 GHz(由方案伙伴六幺四科技提供)

  方案优势：

  · 测试参数完整(相对幅度响应，相对相位响应，绝对幅度响应(选件)，绝对相位响应(选件)，相对延时)

  · 光源波长可定制, 供标配波长如下：O波段、C波段(1530-1565nm)，L波段(1565-1625nm)、多模850nm

  · 出色的精度和分辨率

  · 高测试效率

  · 可编程

  典型指标：

  · 射频工作频率：10 MHz-67 GHz(扩频可至110 GHz)

  · 幅度不确定度(典型值)±1.8db

  · 相位不确定度(典型值)±2.3°

  · 光源波长稳定性：±1pm

  · 光源功率稳定性：±0.1dB

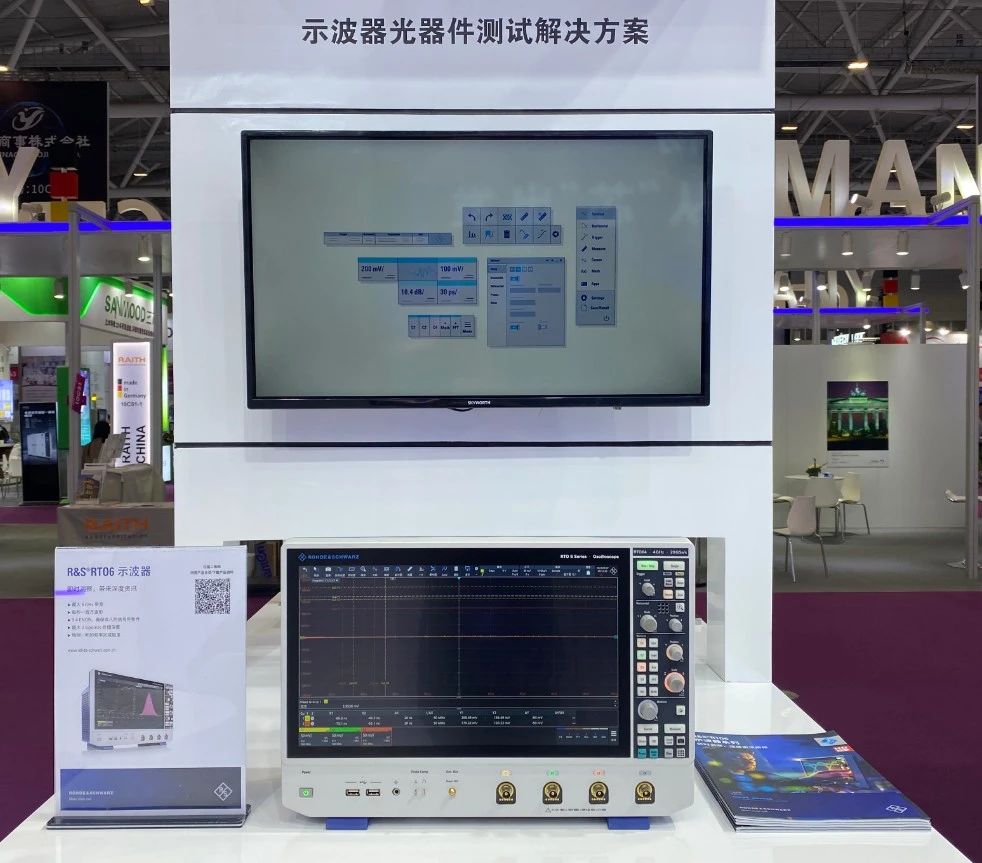

   示波器光器件测试解决方案

  R&S联合推出光器件测试解决方案，可帮助用户快速的测试光电元器件的时域参数。MKS|Newport光电探测器和R&S RTO6、RTP等系列示波器协同工作，集成光电元器件时域参数的测量功能。实现了激光元器件的参数分析，还支持光电信号分析，可用于光电元器件的研发、生产和应用。

  RTO6 示波器

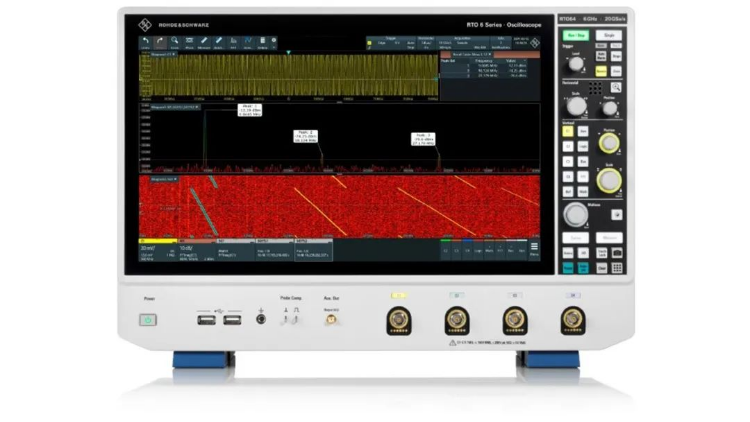

  RTO6示波器系列提供出色信号，助您了解应用情况。这款全集成式测试解决方案兼具15.6"大触摸屏、全新图形用户界面、优秀的波形捕获率、出色的信号保真度、数字触发和快速响应的深存储，可用于频率、协议和逻辑分析。RTO6示波器系列具有丰富的测量工具和新型用户界面，能够快速解决各种简单或复杂的电路问题。

  产品亮点：

  · 最大6 GHz带宽

  · 每秒一百万波形

  · 9.4ENOB，确保优异的信号完整性

  · 最大2 Gpoints存储深度

  · 出色的频率区域触发

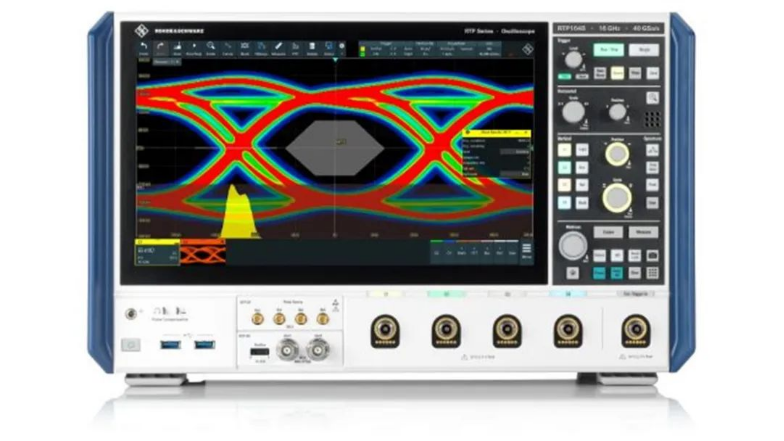

  RTP 示波器

  RTP高性能示波器将优异的信号完整性与波形捕获率相结合。它结构紧凑，内部集成定制化的前端ASIC和实时处理硬件，能够以全新的速度执行准确测量。

  产品亮点：

  · 波形捕获率高达750,000波形/秒，可快速查找故障

  · 高精度数字触发，无带宽限制

  · 实时去嵌，用于触发和快速波形捕获

  · 紧凑设计，静音运行，适用于任何实验室环境

  · +/-0.25dB平坦频率响应，实现准确测量

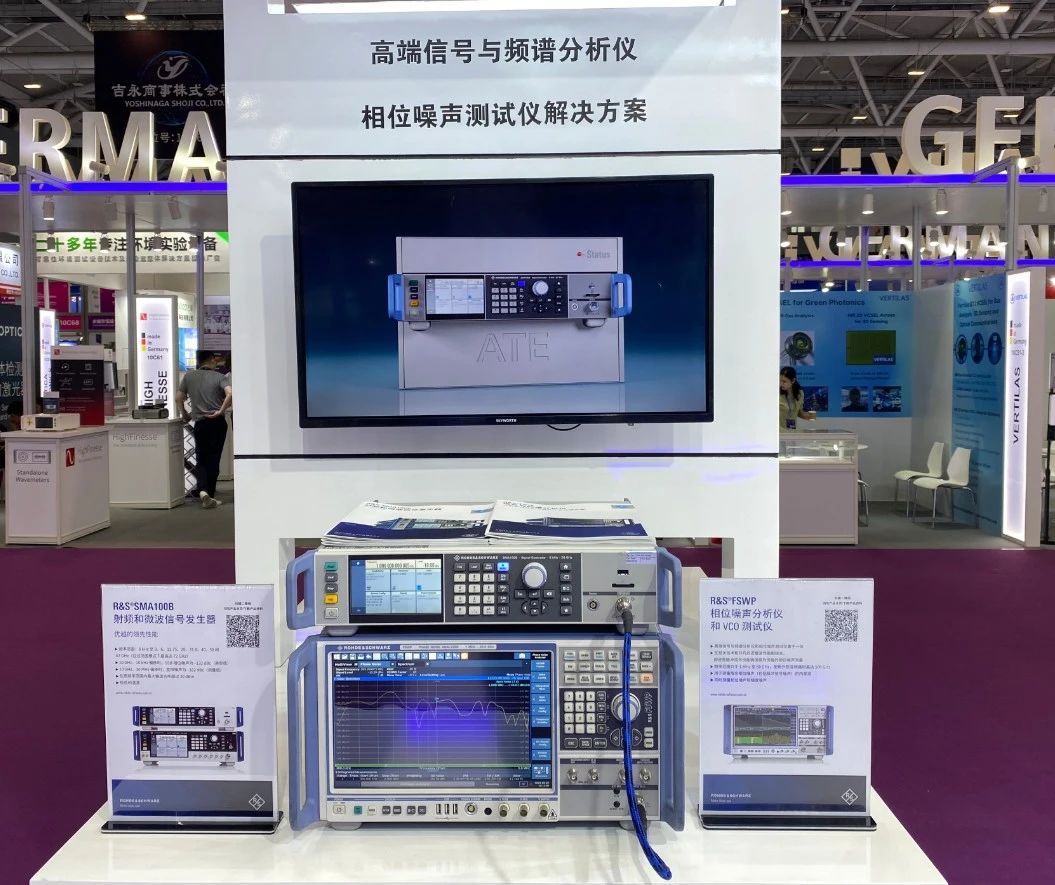

  高端信号与相位噪声分析仪测试解决方案

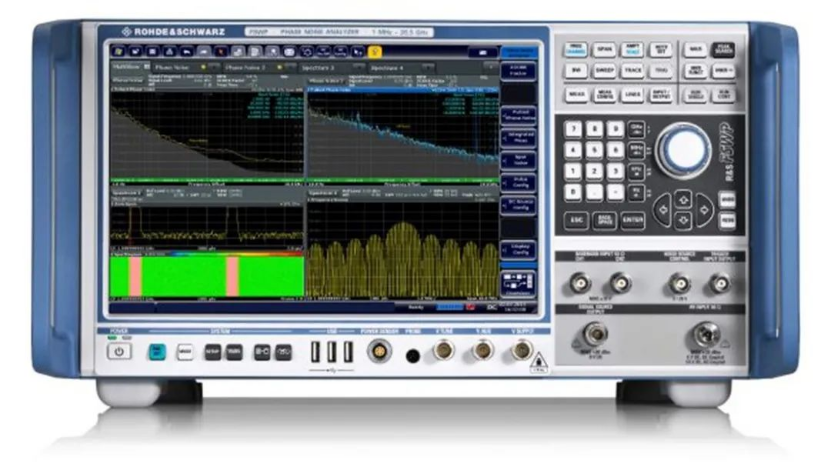

  FSWP相位噪声分析仪和VCO测试仪

  产品亮点：

  · 高端信号与频谱分析仪和相位噪声分析仪集于一体

  · 互相关技术和优异的近载波性能相结合，即使是脉冲信号也能确保灵敏的相位噪声测量

  · 频率范围介于1 MHz至50 GHz，使用外部混频器时高达500 GHz

  · 用于测量残余相位噪声(包括脉冲信号噪声)的内部源

  · 同时测量相位噪声和幅度噪声

  关键性能：

  · 频率范围从1 MHz到8 GHz/26.5 GHz/50 GHz，使用外接谐波混频器可以达到 500 GHz

  · 使用互相关技术和噪声极低的基准源，相位噪声测量的灵敏度高

  -172dBc/Hz ，1GHz载频频率，10kHz 频偏

  -158dBc/Hz ，10GHz载频频率，10kHz频偏

  · 同时测量幅度噪声和相位噪声，一键式测量方法完成脉冲信号的相位噪声测试

  · 内置低噪声信号源用于附加相噪和脉冲附加相噪测试

  · 单表实现高性能相噪分析和高端信号与频谱分析

  · 可以在8GHz的范围内分析跳频信号的瞬态特性

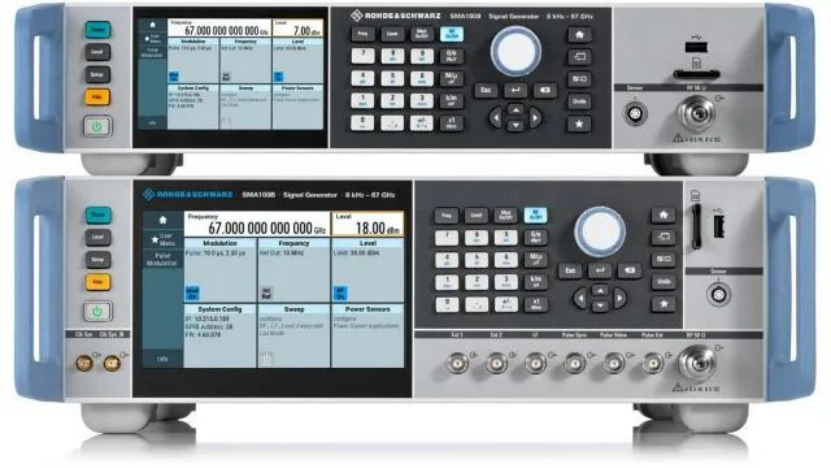

  SMA100B射频和微波信号发生器

  产品亮点：

  · 介于8 kHz至3 GHz 、6 GHz、12.75 GH z、20 GHz、31.8 GHz、40 GHz、50 GHz和67 GHz(过量程范围模式下最高达72 GHz)

  · 差分时钟输出端口

  · 出色的信号纯度

  · 优秀的SSB相位噪声

  关键性能：

  · 时钟/本振替换

  · ADC/DAC测试

  · 具有不间断电平扫描的ALC/AGC增益传递函数测试

  罗德与施瓦茨科技集团开发、生产和销售种类广泛的专业电子产品。公司推出丰富的产品组合，旨在缔造一个更加安全的互联世界。在测试与测量、安全通信、网络和网络安全以及广播和媒体等市场，全球客户都信赖罗德与施瓦茨及其提供的先进解决方案。在成熟的业务领域之外，罗德与施瓦茨还大力投资人工智能、工业物联网 (IIoT)、6G、云解决方案和量子技术等各种未来技术。自公司创立以来的近 90 年间，罗德与施瓦茨是众多行业客户的可靠合作伙伴。
