紫宸激光：揭晓摄像头防抖OIS激光锡焊的工艺机密

  ICC讯    紫宸激光带您一起揭晓摄像头防抖OIS激光锡焊的工艺机密!

  什么是摄像头防抖ois功能?

  摄像头防抖ois功能，是Optical Image Stabilization的全称，从字面理解就是稳定的光学图象。通过镜头的浮动透镜来纠正“光轴偏移”，其原理是通过镜头内的陀螺仪侦测到微小的移动，然后将信号传至微处理器，处理器立即计算需要补偿的位移量，然后通过补偿镜片组，根据镜头的抖动方向及位移量加以补偿;从而有效的克服因相机的振动产生的影像模糊。这种防抖技术对镜头设计制造要求比较高，而且成本也相对高一些。

  据紫宸激光调查发现，截至目前苹果、LG、三星、华为、小米、OPPO、vivo、魅族等手机品牌均有采用OIS，其中华为、OPPO、小米等手机品牌在其旗舰机型上均采用了两个OIS光学防抖。OIS不仅成为高端旗舰机的标配，同时也已进入至千元机市场。

  摄像头防抖ois的加工难度

  随着摄像头模组防抖ois功能的实现，同时也不断的向现有的加工制造技术提出挑战，摄像OIS模组焊接的生产制造全流程几乎都需要升级与改造。焊点之间的距离越来越小，焊点越来越多，对于温度更为敏感以及焊接过程中的飞溅残留问题等问题变得越发尖锐，由此对生产线的精度、生产厂房的洁净度以及设计精密性要求等将更加严格,精密度也要求的更高。因此摄像头OIS模组行业开启了新轮工艺制造升级，采用了新型激光锡焊技术。

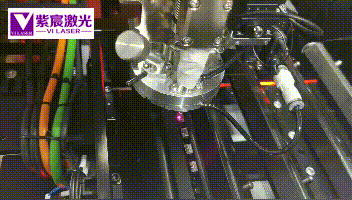

  激光锡焊机在焊接手机摄像头过程中无需工具接触，避免了工具与器件表面接触而造成器件表面损伤，加工精度更高,是一种新型的微电子封装与互连技术,可以完美应用于手机防抖摄像头的加工过程，因此，激光锡焊技术在手机摄像头的核心器件生产中有着极为广泛的应用前景。

  紫宸激光摄像头防抖OIS模组激光锡焊解决方案

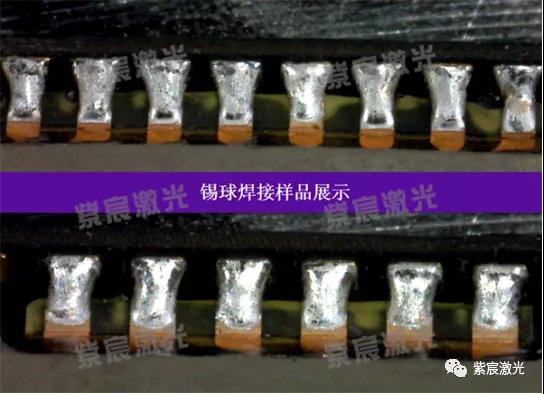

  目前常见的OIS模组焊接基本是一侧6pin，另一侧8pin，共14pin需要焊接。因为厂家的不同，pin及pad的尺寸大小可能不同、 pin与pad所用的材料及处理方式可能不同，如有些焊盘上加的有锡，而有的则没有。较多厂家的模组的pin与pad都是镀金处理。

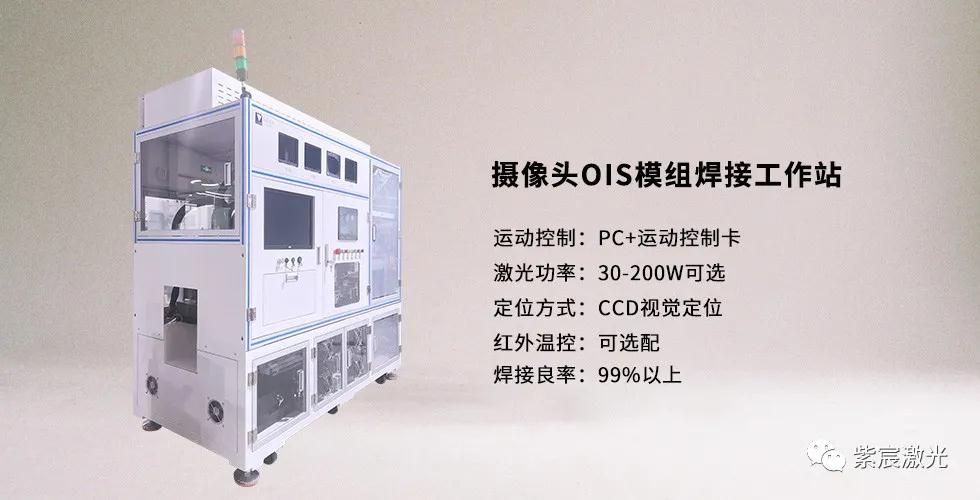

  针对这些难题，紫宸激光结合近十年丰富焊接经验及摄像头行业的加工特点，创新性的为手机摄像头企业提供了采用紫宸自主研发的激光锡焊系统进行摄像头防抖OIS模组焊接的专业解决方案，有效克服焊后产品变形大、易损坏内部元器件等问题，进一步提升了产品的焊接质量和良品率，并将产能效率提高2倍以上，目前在国内许多手机摄像头厂家中均有使用。

  适合防抖OIS模组激光焊接的结构

  对于防抖OIS的激光焊接，紫宸激光对模组的要求主要集中在以下几个方面： pad与pin之间的间隙不大于0.2mm。此间隙越小越好，且一致性要好。 pad与pin的表面所用材料镀金、镀铜，不能是不锈钢镀锡。 pad不需要加锡处理。

  同一侧的pin、pad的尺寸尽量保持一致，适合一次性焊接。

  pad的宽度不小于0.4mm，pin的宽度不小于0.3mm。pad与pad、pin与pin与其 之间的塑料表层的颜色尽量分明。因为自动化焊接时要靠视觉定位，颜色分明更易于特征点的抓取。pad、pin上无黑胶及其它影响特征点抓取或焊接的杂物。

  专业的自动化产线服务能力

  紫宸激光能为手机摄像头行业和客户提供个性化定制自动化产线，在激光锡焊自动化方面取得了众多专利创新成果，能帮助客户打造行业内处于先进水平的高速自动化、数字化智能摄像头生产车间，实现摄像头的智能化生产。紫宸作为激光焊接设备专业厂家，其先进的工艺及严谨的机械自动化技术，为客户大大提高了生产效率以及产品品质。
