泰克科技亮相新一代采样示波器 实现光通信厂商测试升级

  ICC讯（编辑：Aiur） CIOE2020期间，光通信创新测试方案供应商泰克科技(Tektronix)展示其一系列的光通讯信号质量测试系统方案和新型示波器系列，并携手知名光模块制造商，采用泰克科技最新400G PAM4测试方案，开展400G光模块的Live Demo演示。

泰科技科技展位

  随着光通信行业提出高带宽、长距离相干、调顶技术、PAM4信号等技术要求，为帮助光通讯厂商迎接上述高阶挑战，提升信号测试效率和准确性，泰克科技通过新型示波器的实时演示，展示公司各类创新测试方案，获得来自系统设备商、模块厂商和芯片厂商客户家的高度评价与认可。

  400G PAM4测试方案 全新一代光采样示波器

  本次光博会，泰克科技亮点产品是最新400G PAM4测试方案，该方案采用全新一代光采样示波器TSO820和CDR时钟恢复模块TCR801，可以高效提升400G PAM4模块生产测试能力与效率。据泰克科技专家周英航介绍，公司携手索尔思光电共同进行最新400G PAM4测试方案的实时演示，整套演示基于400G DR4光模块，可实现四路通道信号输出，单通道可到53.125GBaud PAM4信号和100G比特率。

全新一代光采样示波器实测400G DR4光模块性能

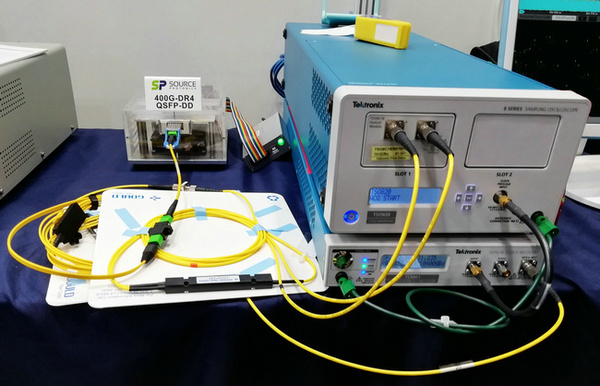

  从现场演示链路看到，信号从模块出来后会经过两个分光器，第一个分光器将信号进行20%：80%的光分，20%信号能量会被输入到CDR模块进行时钟恢复。剩余80%信号能量在经过第二个分光器时又会进行50%：50%的光分，随后进入示波器的通道1A和通道1B，两个通道信号接收幅度一致。示波器对进入信号进行测试，其结果显示为一个通道1.13，另一个通道1.16的优秀DTECQ数值，相近的数值证明了新一代采样示波器具备优秀的一致性表现。

  如何提高光模块生产效率的问题？周博士表示光模块生产流程划分成多个步骤，由于内部光器件个体差别导致了部分环节调整的可能性，因此产线测试要满足客户自己的生产指标，就需要反复测试与调试，解决这一问题正是泰克科技新型采样示波器TSO820的擅长能力。

基于400G PAM4测试方案和全新采样示波器的光模块眼图效果

  首先，新产品的采样速率相比上一代实现很大的提高，例如SSPRQ码型的捕获速度就是传统产品10倍，意味着只需要原先1/10时间就能获取这个波形。其次，在调测环节上，泰克科技有专门的PAM4测试总结团队，保证10秒内完成四通道的一次性调测，这一步骤在传统的光模块生产流程中会占用模块厂商较多的测试时间。新型采样示波器可以帮助客户在完成光模块生产步骤后，再通过一次完整的测试就能输出报告结果给客户。

  据介绍，400G PAM4测试方案Live Demo演示吸引了某大型设备厂商，在现场用自己模块与泰克科技400G PAM4测试进行组合，成功复制了相同的测试结果，客户给予泰克科技高度的认可。

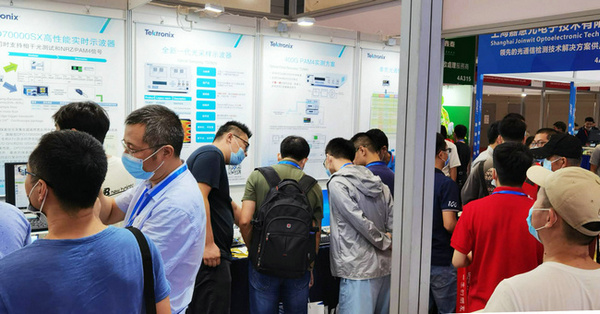

  高性能实时示波器 同时测试相干光和NRZ/PAM4信号

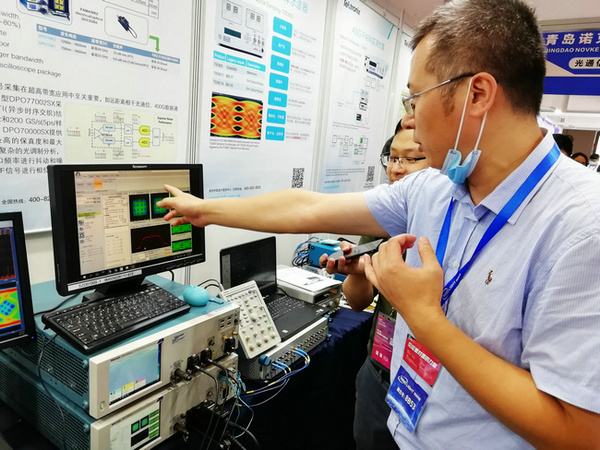

  针对相干光测试和NRZ/PAM4信号测试的同时需求，泰克科技展示了DPO70000SX高性能实时示波器，据泰克科技专家赵凯介绍，低噪声、高保真信号在超高带宽应用中至关重要，典型如超长距离相干光通信、400G数据通信和宽带RF。泰克科技的DPO70000SX高性能实时示波器采用公司独有专利ATI(异步时序交织)结构，实现了70GHz和200 GS/s(5ps/样点)的实时采集性能。

泰克科技专家详解相干光和NRZ/PAM4信号测试

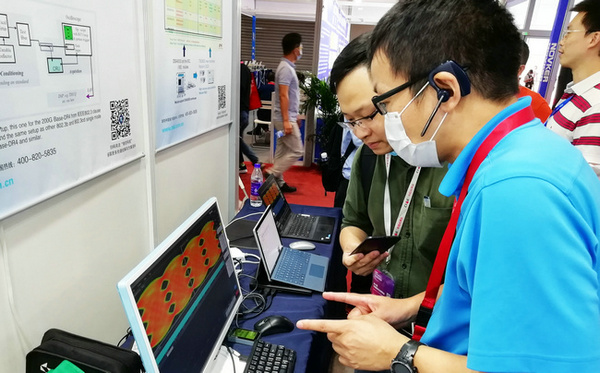

  赵凯表示，光信号转换成四路电信号后，会经过示波器完成高速采样，由于相干光是一个高级调制方式，其采样信号和原始信号完全不同，需要经过软件对采样信号进行分析，得出具体I/Q数据。同时，DPO70000SX高性能实时示波器还会对相干光信号质量进行测试，测试范围涵盖100G、200G、400G以及更高速800G相干。

DPO70000SX高性能实时示波器系统

  随着网络需求的增加，远距离通信变得越来越复杂。信号已从简单的开关键控形式发展为 DP-QPSK 和 PM-16QAM 等复杂的调制格式。对于100G、400G、1Tb/s及以上的最新通信体系，需要使用高级测试工具进行测试。泰克科技是能够提供完整相干光测试系统(从信号发生到调制、采集和分析)的唯一测试和测量供应商。

  G.Metro调顶测试解决方案 准确实现调顶信号采集和测试

  随着5G 光网络和数据中心趋向开放、解耦，以及全光网ROADM建设要求，国内运营商对光模块提出了需要通过幅度调制为网络提供OAM能力的调顶要求。泰克科技专家刘健表示，泰科技调顶测试解决方案基于ITU-T G.Metro标准，方案包含正弦及NRZ格式的数据调顶，为不影响光信号的消光比等指标，在原有光信号上加入浅度的幅度调制。经过调制的信息可以监控光模块工作状态，从而反向调节光模块的波长、功率等。

G.Metro调顶测试解决方案

  刘健认为解决方案难点在于原始信号的低频调制，对于低幅度、弱信号的调制要求较高，需要精确的示波器进行采集。泰克科技MSO5/6系列示波器具备业内最高的12比特垂直分辨率以及优异的噪声性能，可准确地进行调顶信号采集测试。同时，MSO5/6系列示波器具备包含RFvT能力和Spectrum View频谱分析功能的DDC硬件，可以直观看到调顶信号里的正弦波频率及频谱。

  在调试上，MSO5/6系列示波器还具备混合数字通道、NRZ及曼彻斯特解码能力。作为一个完整的方案，MSO5/6系列示波器不仅能测试调顶信号的质量，同时还为解码提供一定的调试，并且覆盖从光信号到MCU各个测试点的调顶信号分析。
