摘要:2019年1月,IMT-2020(5G)推进组发布“5G承载光模块白皮书(最终稿)”,白皮书基于5G承载网络对光模块的应用需求,结合光模块技术发展现状,聚焦研究不同应用场景下的关键5G承载光模块技术方案,分析现有光模块及核心光电子芯片产业化能力并开展测试评估,提出我国5G承载光模块技术与产业发展建议。业界应进一步合力优化和收敛关键技术方案,加速推动5G承载光模块逐步成熟并规模应用,有力支撑5G商用部署与应用。本篇报道将介绍“5G承载光模块白皮书”对中回传关键光模块技术方案的分析。

  ICCSZ讯 2019年1月,IMT-2020(5G)推进组发布“5G承载光模块白皮书(最终稿)”,白皮书基于5G承载网络对光模块的应用需求,结合光模块技术发展现状,聚焦研究不同应用场景下的关键5G承载光模块技术方案,分析现有光模块及核心光电子芯片产业化能力并开展测试评估,提出我国5G承载光模块技术与产业发展建议。

  业界应进一步合力优化和收敛关键技术方案,加速推动5G承载光模块逐步成熟并规模应用,有力支撑5G商用部署与应用。本篇报道将介绍“5G承载光模块白皮书”对中回传关键光模块技术方案的分析。

  中回传关键光模块技术方案 — 关键词:相干、灰光、彩光、双纤双向、单纤双向

  25Gb/s双纤双向灰光模块

  40km的25Gb/s双纤双向光模块需采用25G波特率的EML激光器和APD探测器。IEEE 802.3cc 已定义10km/40km 25GbE单模光纤接口,CCSA已完成相关标准制定工作,预计2019年报批。

  50Gb/s单纤双向/双纤双向灰光模块

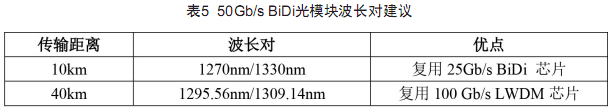

  50Gb/s光模块的典型传输距离在40km及以内,技术方案主要基于25G波特率的光芯片和脉幅调制(PAM4)调制格式,对高线性度激光器驱动器和跨阻放大器要求较高。目前IEEE 802.3cd已经规范了传输距离为10km的单通道50Gb/s光接口,IEEE802.3cn正在规范传输距离为40km的50Gb/s光接口。50Gb/s 10km光模块可采用25G波特率的DFB激光器和PIN探测器实现;40km光模块需采用25G波特率的EML激光器和APD探测器实现。对上下行时延对称性要求较高的应用场景可采用50Gb/s BiDi光模块,相关标准IEEE 802.3cp正在规范,拟采用WDM技术方案,结合方案成本与供应链成熟度考虑,具体波长对选择建议如表5所示。

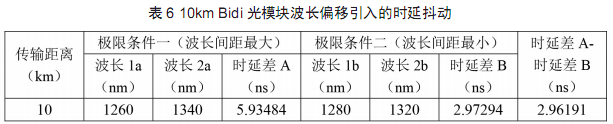

  考虑光纤类型、传输距离、激光器波长与温度漂移等因素,白皮书分别对10km和40km BiDi光模块的收发路径时延抖动进行了测算分析。以G.652D光纤为传输介质, 10km BiDi光模块在波长极限偏移条件(±10nm)下的时延差最大变化量为2.96191ns,如表6所示。

  40km BiDi光模块由于激光器采用温度控制,波长偏移范围略小,时延差最大变化量为1.23670ns,如表7所示。

  100/200/400Gb/s灰光模块

  100/200/400Gb/s光模块的典型传输距离为40km~80km,其中100Gb/s主要采用基于25G波特率芯片的NRZ或PAM4调制格式,200Gb/s和400Gb/s主要采用25G或50G波特率的PAM4调制格式。IEEE 802.3ba、802.3bs、以及PSM4、CWDM4、4WDM等MSA已规范100/200/400GbE单模光纤传输500m、2km、10km,以及100GbE单模光纤传输20/40km的光接口指标,技术方案及相关产品已基本成熟,其中,100/200GbE已实现规模商用,400GbE预计在2019年下半年逐步商用。IEEE 802.3cn/ct目前正在制定200GbE和400GbE 40km及以上、100GbE 80km及以上传输距离的光接口指标,预计2020年左右制定完成。

  低成本高速相干光模块

  低成本相干光模块的典型传输距离为80km及以上,主要速率包括100/200/400Gb/s,典型实现方案发送侧采用偏振复用(PD)n-QAM调制格式,接收侧采用基于DSP的相干接收等技术。100/200Gb/s相干可插拔光模块(CFP/CFP2-DCO)已逐步在传送网和数据中心互联(DCI)设备中规模商用。OIF在2018年10月正式发布了CFP2-DCO规范,目前正在制订针对80~120km传输距离的400ZR标准,另外ITU-T SG15 Q6的G.698.2标准正在开展基于200/400Gb/s相干技术的80km和450km量级传输距离规范制定。

  非相干50/100Gb/s彩光模块

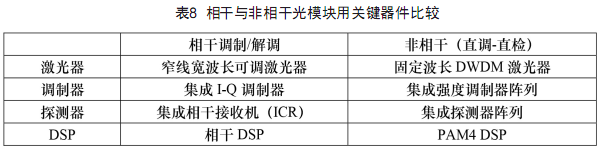

  非相干DWDM彩光模块的典型传输距离为40km及以内,目前主流方案采用PAM4技术。非相干50/100Gb/s光模块采用固定波长DWDM激光器和PAM DSP芯片,相对于相干光模块具有一定的成本优势,两者关键器件的比较如表8所示。

  当传输距离大于15~20km时,非相干光模块需外置光放大器和色散补偿模块(DCM),这将一定程度上增加线路成本和维护复杂度,具体应用前景待研究。
