ICCSZ讯(编辑:Debi)6月13-14日,第18届中国光网络研讨会(Optinet China)在北京粤财JW万豪酒店举办。6月14日上午,四大专题——光网络、光与云数据中心/数据中心互联、光器件、新一代光传送网发展论坛同期举行。其中,专题二《光与云数据中心/数据中心互联》邀请了来自阿里巴巴、康宁、百度、中移动、华为和LightCounting的六位专家,演讲内容涵盖了数据中心网络架构的演进、数据中心的光网络关键技术,和数据中心光器件模块市场预测等。
以下摘选在专题二《光与云数据中心/数据中心互联》上,来自阿里巴巴基础架构事业群的陆睿发表的主题演讲《数据中心光互连架构演进和部署》。
阿里巴巴基础架构事业群 陆睿
数据中心光互连的应用趋势
·云计算、互联网、AI技术带来的数据中心的蓬勃发展,数据中心失去光互连技术快速发展
·开放的趋势不可阻挡
服务器,存储,网卡,交换机,光、铜互连,DCI……
阿里巴巴数据中心网络架构演进方向——越来越粗的管道,越来越低的单位连接成本
40G网络架构规模部署时间是2013年—>100G网络架构规模部署时间为2017年—>400G网络架构规模部署时间为2020年
数据中心光模块封装演进
·数通光模块主要封装系列的演进:SFP、QSFP和CFP
·400G的新封装形式:SDFP和OSFP
数据中心400G光模块封装比较
·板载方案也是一种可能性
带宽提升方法——速率升级的三个维度
·提升波特率
·提升bit容量
·提升通道数

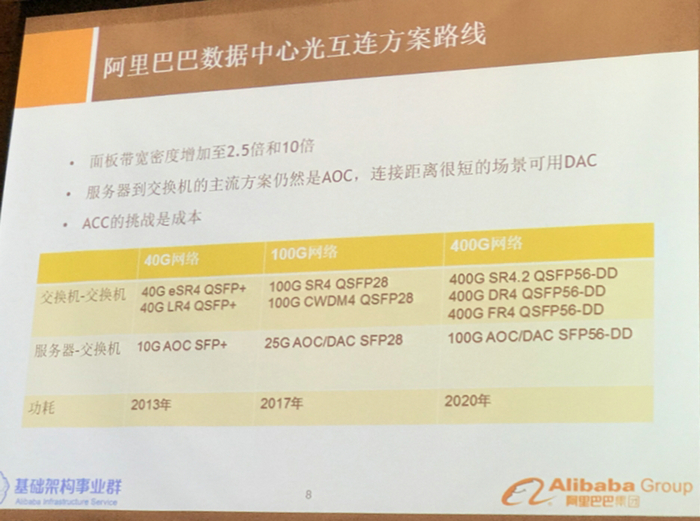

·面板带宽密度增加至2.5倍和10倍
·服务器到交换机的主流方案仍然是AOC,连接距离很短的场景可用DAC
·ACC的挑战是成本
·连接距离小于400m:40G eSR4和OM3/OM4的多模光纤方案
·连接距离大于400m:40G LR4
·服务器到接入交换机:10G AOC为主
·连接距离小于100m:100G SR4和OM3/OM4的多模光纤方案
·连接距离大于100m:100G CWDM4
·服务器到接入交换机:25G AOC为主
阿里巴巴400G网络互连方案——SFP-DD
·阿里提出并推动建立了SFP-DD和MSA,下一代网络的100G接入的封装方案
·选择SFP-DD的理由
1、保持小型化封装
2、补充了2通道的空缺
3、保持系统向下兼容性
4、可以用26AWG的线材做DAC
5、1对1连接,相比1分4可维护性更佳
阿里巴巴400G网络互连方案——接入
·100G接入:2*50G的100G SFP-DD AOC或者DAC/ACC
·400G接入:400G QSFP-DD SR8/SR4.2 AOC 、DAC或者ACC
阿里巴巴400G网络互连方案——QSFP-DD
·选择QSFP-DD的理由
1、补充了8通道的封装空缺
2、保持和QSFP+/QSFP28一样的端口密度
3、保持和QSFP+/QSFP28一样的运维习惯
4、保持系统向下兼容性

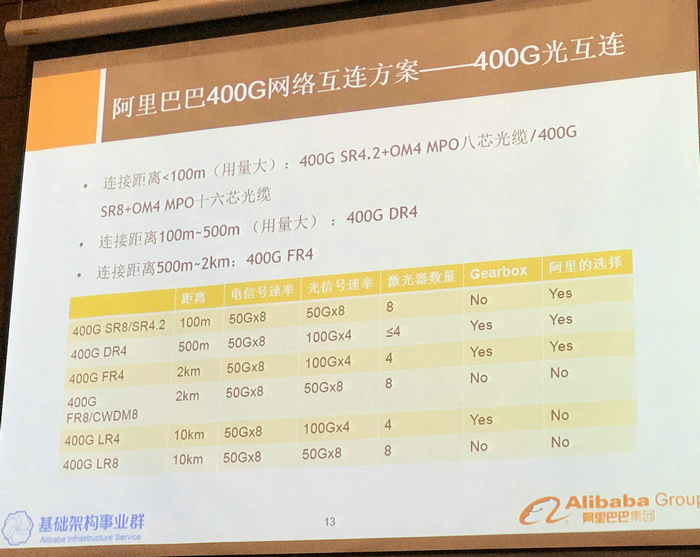

阿里巴巴400G网络互连方案——400G光互连
·连接距离<100m(用量大):400G SR4.2+OM4 MPO八芯光缆/400G SR8+OM4 MPO十六芯光缆
·连接距离100m-500m(用量大):400G DR4
·连接距离500m-2km:400G FR4
未来数据中心光互连演进讨论
·400G之后的Tb速率以上的光互连演讲的可能
1、更高的baud率?
2、更多的光纤通道或者波长通道?
3、更高的调制格式?
4、On board设计?
5、On chip设计?
6、浸没式液冷?
数据中心开放光互连部署——兼容性和性能
·光模块越来越复杂,40G->100G->400G增加了Pre-emphasis、equalization、CDR、Gearbox、DSP等功能模块
·越来越复杂的光模块寄存器造成的软件兼容性
·不同厂家设备的端口一致性设计不一致
·仅符合标准的性能无法满足数据中心的敏感业务要求
·系统中性能和工厂测试的性能差别
数据中心开放光互连部署——失效率
·数据中心光模块环境要求比以前低
·数据中心光模块对寿命要求比以前低
·但是数据中心光模块失效率要求并没有放松
1、敏感业务不能承受频繁的端口故障
2、导致繁重的运维工作量
3、备件库存数量带来的成本
