长飞特纤器件系列之二—螺旋光缆组件产品

摘要:螺旋光缆组件是长飞光纤光缆股份有限公司开发的新型光缆卷绕装置,是实现无触点传输光纤信号理想装置,产品广泛应用于港口码头斗轮堆取料机、抓斗卸船机、装船机、造船门式起重机等需要进行平移运动的大型机械设备和各种特种工程车辆。

  ICCSZ讯 螺旋光缆组件长飞光纤光缆股份有限公司开发的新型光缆卷绕装置,是实现无触点传输光纤信号理想装置,产品广泛应用于港口码头斗轮堆取料机、抓斗卸船机、装船机、造船门式起重机等需要进行平移运动的大型机械设备和各种特种工程车辆。利用卷盘/筒同步收放缆功能,将地面的动力电源或控制信号源传输至移动着的大型机械设备,动力源和信号源出线点可位于行程的中点或端点。

  随着机械信息化的发展,螺旋光缆组件取代目前广泛使用的电缆卷筒组件成为必然趋势,利用光纤的良好传输性能及抗干扰能力,使光信号传输免受电磁干扰,更好地实现对大型工程机械在运行过程中的实时监控,确保施工作业安全。

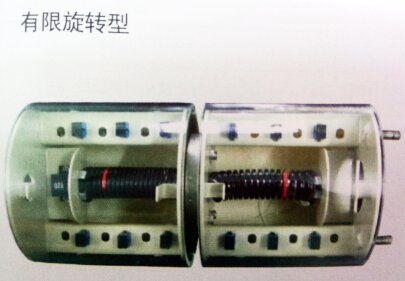

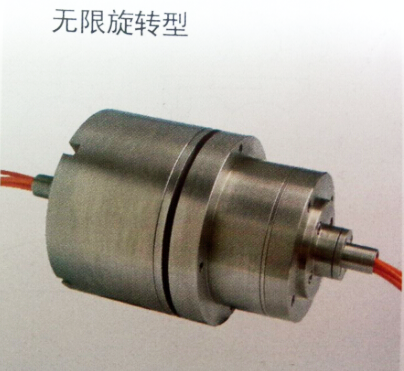

  螺旋光缆组件一般可分为无限旋转型和有限旋转型两种,如下图:

  



  无限旋转型螺旋光缆采用光纤滑环,可在实现光缆的无限制旋转过程中不中断光信号的传输,保证光信号的连续传输,从而实现对工程机械的不间断监控。目前最常用的几种光纤滑环方案都可以解决通道旋动的问题,而最常用的一种方案是利用反射镜按一定的规则顺序将各个不同通道光反射到旋转的轴心进行解旋转。这种方式很好的解决了光干扰和光波相互共振的问题,使得不同通道的光信号能够完整的从固定轴传递到旋转端,不会产生噪音和失真。

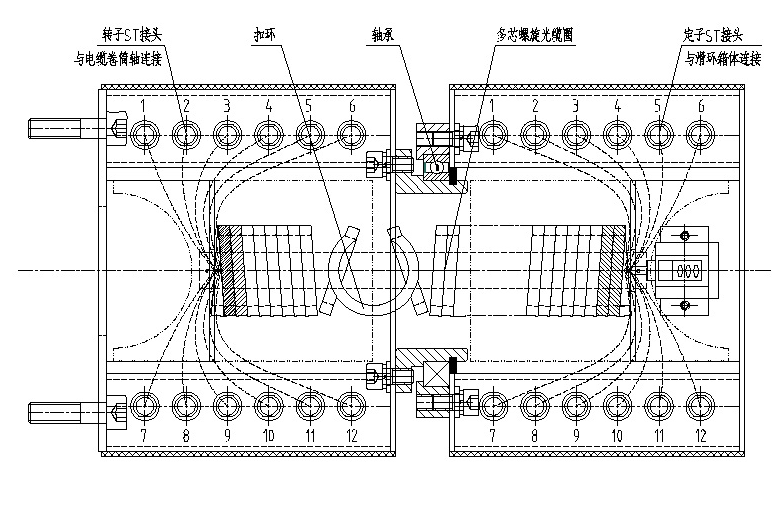

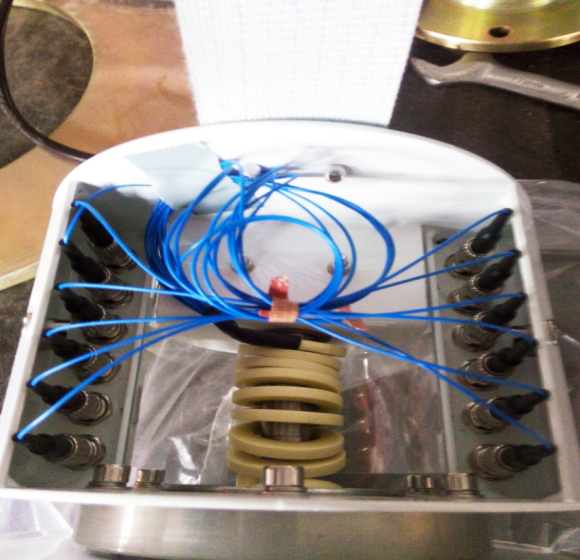

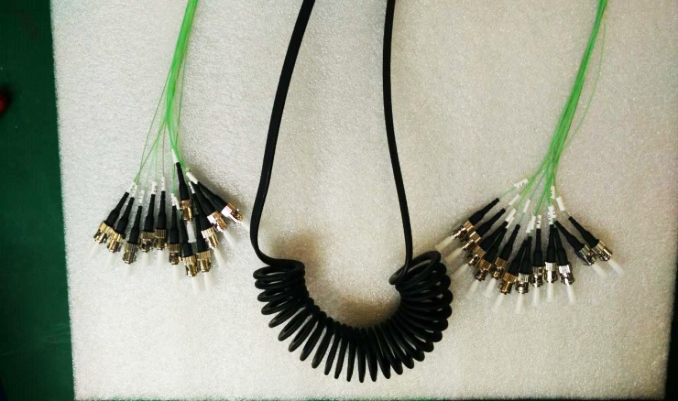

  有限旋转型螺旋光缆采用特殊护套材料将光缆的截面挤制成矩形结构,再经特殊加工工艺将光缆成型为螺旋结构,在成型后的螺旋光缆两端加工所需型号的光纤连接器(一般为ST型或FC型),利用光缆的螺旋结构来保证光缆跟随大型工程机械的机械旋转轴随动旋转,旋转圈数由机械臂的直线运动行程经精确计算后确定,一般螺旋圈数可达30-60圈。螺旋光缆一般采用多芯光纤,可以是单模光纤也可以是多模光纤,以6芯光缆或12芯光缆居多。

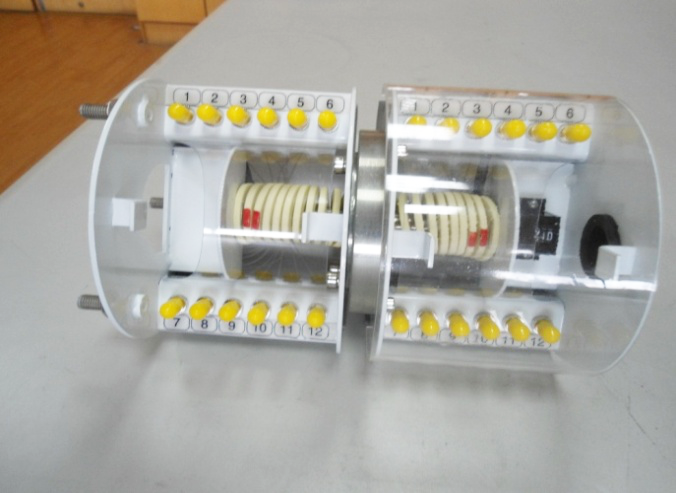

  长飞公司生产的螺旋光缆系列组件产品采用有限旋转方式,以特殊材料作为螺旋光缆的护套材料,经特殊工艺将光缆成型,既能保证螺旋光缆具有一定的刚性,以保证光缆能够顺畅地跟随设备机械转轴随动旋转,又有足够韧性,确保螺旋光缆的使用寿命。目前经客户初步验证,该螺旋光缆的使用寿命可达3万次以上。此外,螺旋光缆组件采用精选的特殊材料生产,具有良好的环境性能,可在各种恶劣的室外气候条件下正常使用。

  相对于无限旋转型光纤滑环,长飞公司生产的有限旋转型螺旋光缆组件不涉及玻璃透镜和复杂的光路结构,利用光缆螺旋结构来保证光信号传输,使用成本及维护费用都较低。除了可取代电缆卷筒组件,还可以在很多场合取代光纤滑环,为用户节约高昂的采购成本及后期维护费用,创造更多的价值。

  特点

  ● 低插入损耗,高回波损耗

  ● 高可靠性,使用寿命长

  ● 多种光纤及连接器型号

  ● 多种螺旋直径和圈数

  ● 高耐磨性、高抗油污,适应恶劣室外环境

  ● 自适应转动

  应用

  ● 港口机械、起重机械、散料机械等

  ● 冶金、矿山、水利水电、造船等特种工程机械及工程车辆

  ● 各种重轨型移动起重运输设备

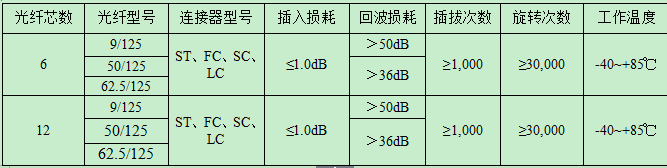

  长飞螺旋光缆组件主要技术指标
