下一代FTTH部署中的机架安装与测试

        【讯石光通讯咨询网】在下一代FTTH部署的系统测试中，机架安装与测试是非常重要的一个环节。使用T-BERD/MTS 进行机架安装测试是最佳方案之一。

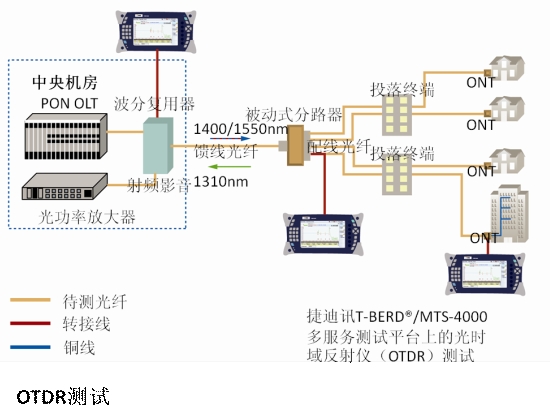

使用JDSU T-BERD/MTS 4000进行光纤安装测试

        第一个机架是光纤配线集线器(FDH)，它通常安装在一个外部的机柜里，此外，这个机柜还包含了网络中使用的分路器。技术人员一般都把FDH里所有来自中央机房的光纤连接或熔接到分路器上，同时把分路器的所有输出都放置在收容区并以各自的通道来存放尾纤，从而避免光纤拥塞。

        第二个机架是接入终端(或投落终端)，其位置一般靠近用户所在的建筑物。它包含一个装在电线杆上或者沙井内的接头盒。技术人员一般将一组光纤(通常是4芯、6芯、8芯或者12芯)从电缆中抽出并熔接，然后与投落电缆相接。

        第三个要安装的机架通常是设置在中央机房里的光纤线路终端(OLT)的光纤配线架(FDF)机架。和其他机架一样，光纤也被熔接到尾纤上，以便与接线板连接。

        至此，馈线和配线网络就都宣告完成，技术人员便可以进行端到端的验收测试了。测试内容包括总体距离、插入损耗(IL)以及光回波损耗(ORL)。在验收测试开始之前，技术人员必须先确保(用来测试和在网络上使用的)光纤接头和跳线都符合网络运营商对插入损耗和反射率的要求。

         验收测试可以采用光时域反射仪(波长1310/1550nm)来进行，也可以综合使用信号源、功率计和回波损失计(波长1310/1550nm)。基于光纤电缆网络的设计，运营商对损耗、距离和回波损失都有不同的要求。

        如果连接分路器，技术人员需要另外使用接在FDF上的测试设备对馈线和配线网络进行验收测试，应测量FDF到OLT的距离以及光纤网络终端(ONT)到OLT的距离。如果分路器是熔接上去的，则只需要测量从ONT到OLT的距离。

        对于大型网络而言，其他FDF有可能安装在馈线器上，以便配送不同的光缆。在这种情况下，技术人员需要对这些FDF进行相同的验收测试，然后将测试结果与规定的要求进行比较，如有需要，应采取纠正措施。如果问题涉及光纤接头或者跳线，技术人员应该使用同样的损耗测试工具来测试所采取的纠正措施。所有的测试结果都应记录在装置内以及用户的网络数据库，以便于维护。

        最后一个验收测试着重对整个光纤网络的特征进行描述。测试内容包括通过分析传输光波长，进行连续性检查、端到端的插入损耗和光回波损耗。为了确认网络上是否存在任何宏弯，建议技术人员至少选择两种波长(通常是1310/1550nm)进行测试。宏弯是在安装短途、大芯数光纤网络时经常出现的一个问题。

        此外，技术人员可以通过综合使用信号源、功率计和光回波损耗仪，把上述的测试自动化。如果使用1550nm模拟视频，光回波损耗检测就尤为重要，因为这项技术对反射率很敏感。
