ICC讯 中国时间3月19日凌晨,NVIDIA(英伟达)在圣何塞举行GTC 2025发布会,创始人兼首席执行官黄仁勋在现场演讲介绍了代理式 AI、机器人、加速计算等领域的未来发展。其中,NVIDIA正式首次亮相了基于1.6T硅光引擎的CPO(共封装光学)交换机系列,包括Spectrum-x和Quantum-x CPO交换机。

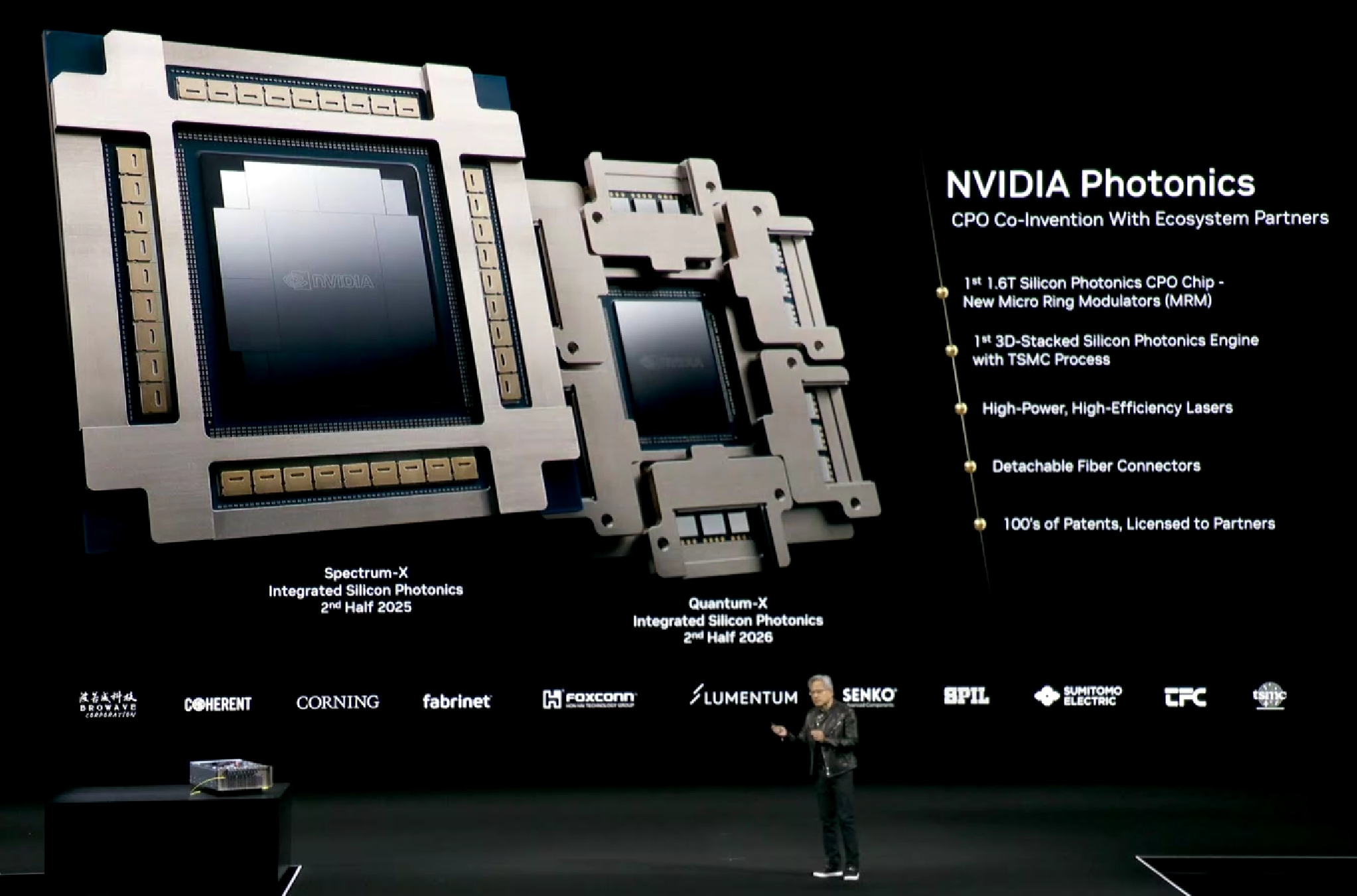

黄仁勋表示,NVIDIA光子学团队携手产业伙伴推动CPO联合创新,包括首款采用微环调制器(MRM)1.6T硅光CPO芯片,首个采用TSMC制程3D堆叠硅光子引擎,搭载了高输出功率激光器和直连光纤连接器。Spectrum-x 硅光CPO将于2025年下半年商用,Quantum-x硅光CPO预计2026年下半年商用。值得一提,微环调制器(MRM)和马赫曾德尔调制器(MZ)是CPO两大调制器技术,除了英伟达采用MRM,CPO技术引领者博通也在TSMC合作,在3nm工艺调试成功CPO MRM,预计2025年初可以交付样品,有望在2025年下半年量产1.6Tbps光电器件。

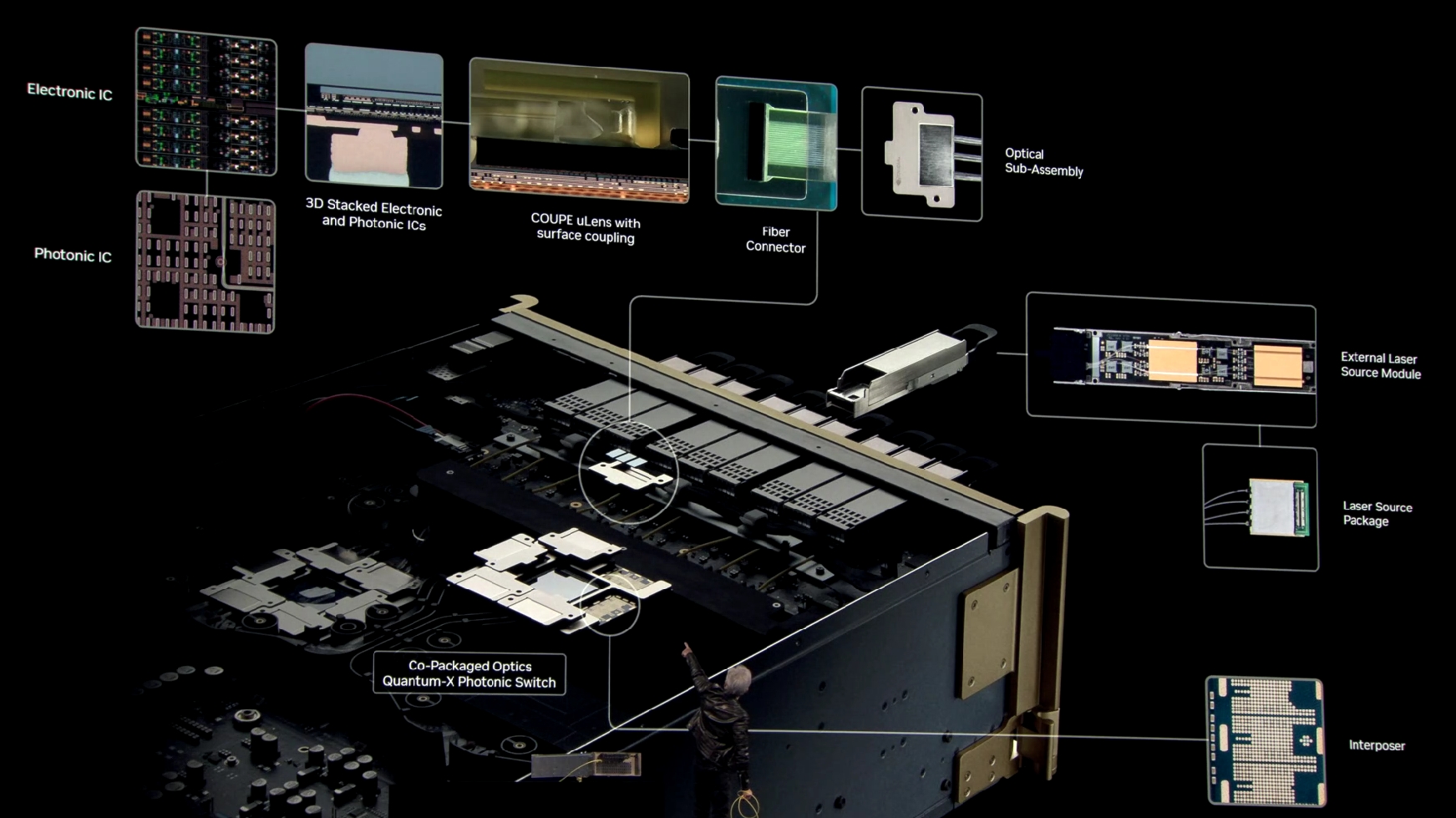

回到英伟达CPO发布介绍上,以Quantum-x硅光CPO为例,在115.2Tb/s Quantum-x光交换机共有2个CPO模组,一个封装模组有Quantum-X800 ASIC、6个光学组件合计18个硅光引擎构成,Quantum-X800 ASIC具备28.8Tb/s吞吐量,基于TSMC 4N工艺达到1070亿个晶体管。

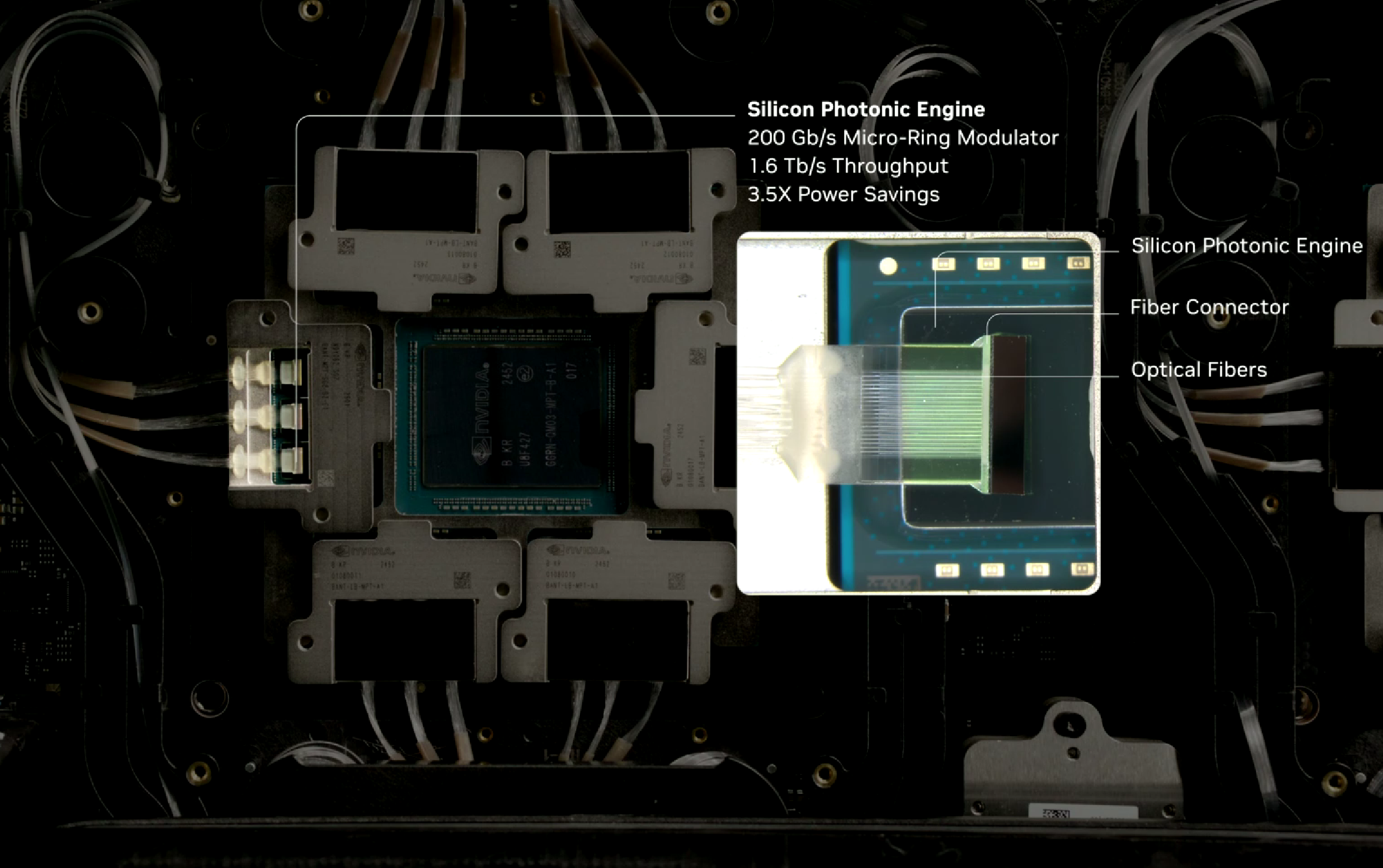

CPO模组单个直连光学组件含有3个基于Interposer中阶层的硅光引擎(合计18个光引擎)和3个小型插拔式连接器,可完成4.8Tb/s吞吐量。每个硅光引擎皆采用200Gb/s微环调制器,可节省3.5倍功耗。硅光引擎中的光电芯片以3D堆叠集成在衬底上,通过光纤阵列将光信号向外部输出。此外,硅光引擎采用了TSMC N6工艺2.2亿个晶体管,单片集成1000个光子器件。
在外部连接方面,Quantum-x光交换机端口采用1152单模光纤MPO连接器。外置光源(ELS)反面,单个外置光源搭载8个激光器(即200毫瓦CW-DFB),具有自动温度追踪,波长和功率稳定性。整体上,一台Quantum-x光交换机搭载2个CPO模组、18个外置光源、144根MPO连接器,合计4460亿个晶体管和115Tb/s吞吐量。

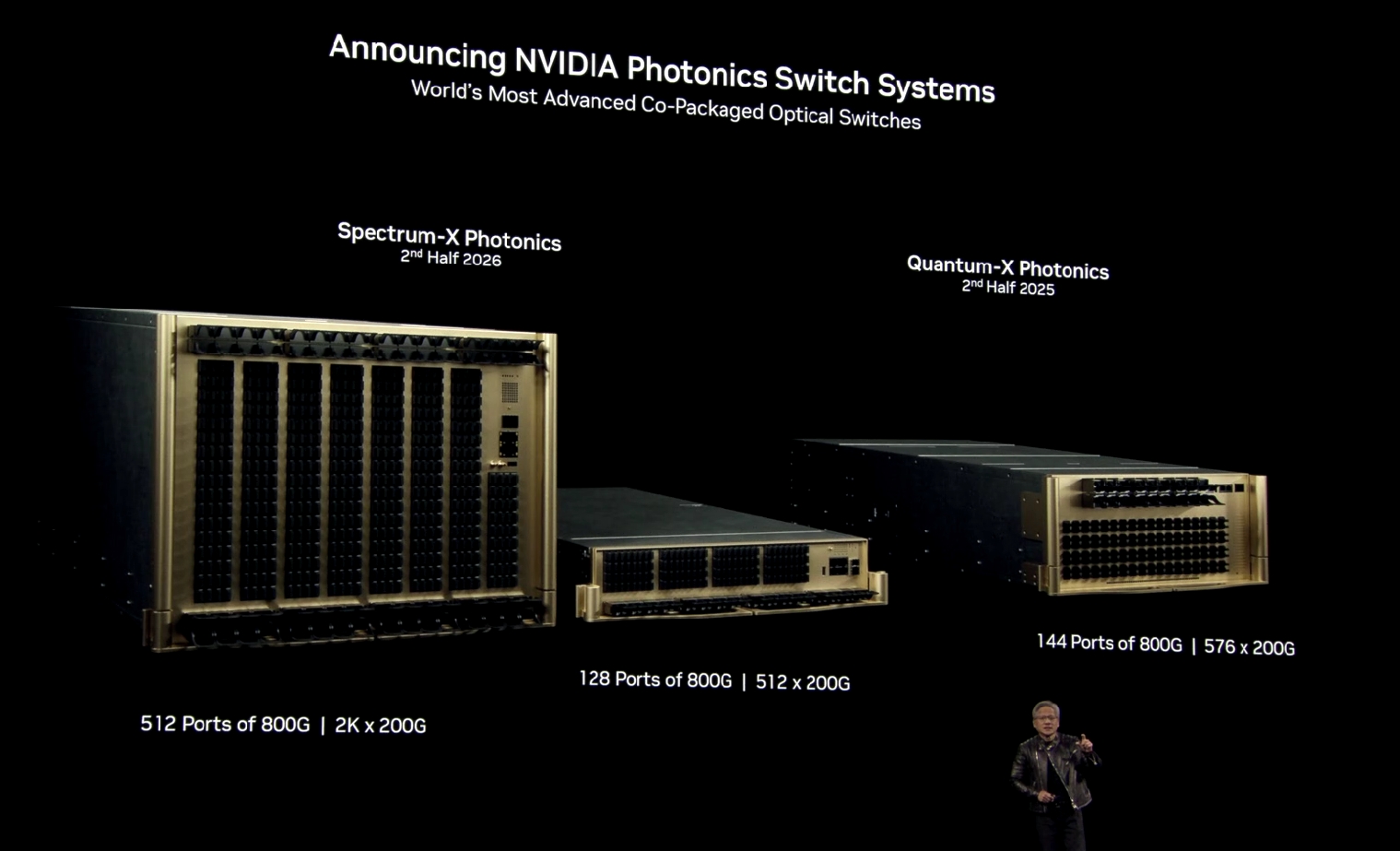

基于NVIDIA CPO共封装光学平台,NVIDIA打造世界最先进的CPO光交换机系统,包括128端口800G 和512端口800G的Spectrum-x系列409.6Tb/s与102.4Tb/s光交换机,以及144端口800G Quantum-x 115.2Tb/s光交换机,预计2025下半年上市。
GTC黄仁勋演讲回放:https://www.nvidia.cn/gtc-global/keynote/
题外话:在传统上,博通基于在以太网交换芯片ASIC的广泛兼容和市场领导力,CPO被认为是博通核心竞争领域,由博通主导产业标准发展。随着英伟达CPO正式亮相,同样拥有网络交换Switch芯片平台的英伟达或将与博通形成CPO产业竞争。
中国通信产业链由于缺少具有竞争力的Switch芯片产品,在CPO产业发展慢于国外同行。不过,在光电封装领域,尤其是中国光通信厂商已经发布多款CPO相关产品,例如新华三在2024年发布同样采用16个外置光源(直通型)的800G端口51.2T吞吐量CPO硅光交换机;镭芯光电与博创科技合作多光纤外置光源模块;华工正源也将在OFC 2025上发布采用硅光集成 + Chiplet 架构的3.2Tb/s液冷CPO光引擎。
