英特尔演示116 GbpsPAM4收发器测试芯片
ICC讯（编译：Aiur） 根据英特尔近期的一篇博客，文章作者Steven Leibson介绍了英特尔公司的一款采用PAM4调制，以116 Gbps高速运行的长距离收发器测试芯片。这款收发器测试芯片搭载了英特尔10 nm制程技术，兼容CEI-112G-LR-PAM4规范定义的最高速率。测试芯片的116 Gbps运行速率展现了高速收发器设计对当前100/200/400 GbE标准增加容限(margin)的作用，可以支持最新协议和前向纠错(FEC)标准。
该测试芯片试验已经上传到Youtube视频，视频里介绍这款收发器芯片的发射机通过片上互联和外部布线，将116 Gbps PRBS31码数据传输到同个芯片上的接收机，芯片上从BGA球到BGA球之间的总体插损大于35dB。在测试中，在116 Gbps速率运行时，收发器芯片的性能也超过CEI-112G-LR-PAM4规范的误码(BER)要求将近三个数量级。下图是使用示波器（Keysight采样示波器N1000A + N1060A）测量收发器芯片发射机在116 Gbps工作速率时的嵌入式PAM4眼图。

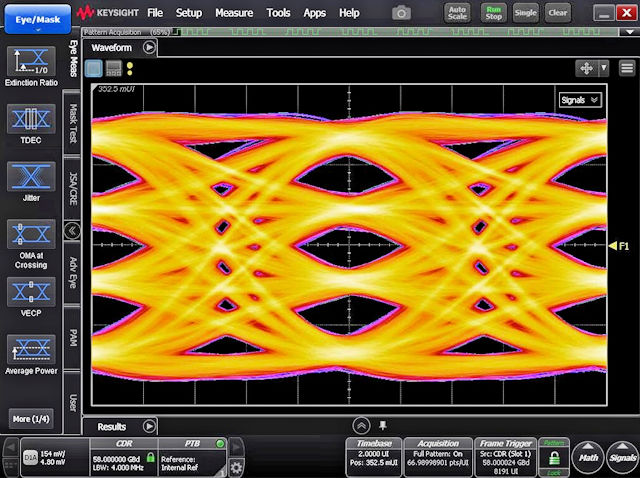

收发器芯片的发射机以116 Gbps速率运行时的I/O嵌入测量PAM4眼图
用于这款芯片的高速、长距离，基于数字ADC和DAC的收发器架构，以及经过加固的100/200/400 GbE协议栈，将被整合到英特尔®Agilex?I系列FPGA产品组合中，该系列FPGA已针对高容量进行了优化，针对云、企业和边缘应用等高速、带宽密集型网络。
以下为116 Gbps PAM4收发器I/O 芯片演示视频链接
