产品升级 | 56Gbaud CR6256！400G/800G单多模光模块及接口的时钟提取
ICC讯 联讯仪器CR6256是结构紧凑、经济高效的台式高速信号时钟恢复单元。支持24.33~56.25 Gbaud速率下的NRZ/PAM4信号时钟提取，广泛应用于400G/800G单多模光模块及接口的时钟提取。
产品具备高灵敏度，低固有抖动等特性，拥有出色的测量精度，可从闭合的眼图信号中恢复出干净的时钟信号。

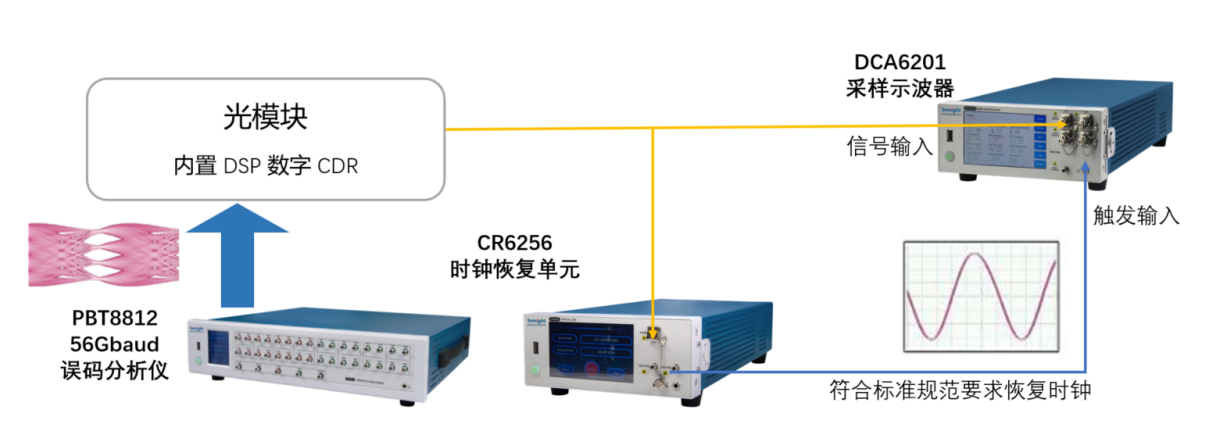

内置数字DSP/CDR的光模块测试必须使用时钟恢复单元进行时钟提取
（4×56 Gbaud 或 8×56 Gbaud PAM4）
特点及优势
配置灵活：单多模一体集成;光/电时钟恢复均支持;
速率宽泛：支持24.33~56.25 Gbaud速率下的NRZ/PAM4信号时钟提取;
性能优异：锁定速度快，实现全自动/半自动锁定模式;随机抖动非常低;
高灵敏度：十分利于硅光这种小光功率下的应用场景;
应用面广：符合IEEE802.3以太网、光纤通道及OIF标准规范对TDECQ指标的要求;能够满足100G/200G/400G/800G光模块的测试要求;并且可以覆25G/50G PON测试;
使用便捷：内置触摸屏显示和控制;可以方便快捷地配合业内其它采样示波器一起使用
53.125 Gbaud 信号时钟提取后眼图（TDECQ=1.51 dB）
|
指标名称 |
指标类型 |
指标参数 |
|
技术指标 |
时钟恢复速率范围 |
24.33024 ~ 28.9 Gbaud； 49.7664 ~ 56.25 Gbaud； |
|
支持调制类型 |
NRZ/PAM4 |
|
|
光接口 |
FC/UPC |
|
|
电接口 |
2.92 mm female，50 Ω |
|
|
输入光信号功率范围 |
-12 ~ +5 dBm |
|
|
接收机灵敏度 |
-10 dBm @ 53.125 Gbaud PAM4/850 nm； -12 dBm @ 53.125 Gbaud PAM4/1310 nm； -12 dBm @ 26.5625 Gbaud PAM4； |
|
|
输入波长范围 |
800 ~ 1650 nm |
|
|
出厂校准波长 [1] |
850/1310 ±10 nm |
|
|
恢复时钟分频比 |
1/2，1/4，1/8，1/16 |
|
|
时钟输出幅度 |
300 mVpp |
|
|
恢复时钟随机抖动 |
≤230 fs |
|
|
时钟输出电口特征阻抗 |
50 Ω |
|
|
环路滤波器带宽 |
4 MHz (typical) |
|
|
通用指标 |
使用 |
在室内设施中使用 |
|
工作条件 |
温度：0℃ 至 +40℃，湿度：30%至80%无冷凝 |
|
|
储存条件 |
温度：-30℃ 至 70℃，湿度：10%至90%无冷凝 |
|
|
海拔 |
工作高度：0 m至2000 m，储存高度：0 m至4600 m |
|
|
电源 |
电压范围：100-240 VAC，频率范围：50/60 Hz 最大功率：250 W |
|
|
校准周期 |
2 年 |
|
|
尺寸 (长*宽*高, mm) |
450*212*105 (带把手和脚垫) |
|
|
重量 |
净重 4.9 kg |
新闻来源：联讯仪器
