各阶段ROADM及其核心器件的性能优势对比

        【讯石光通讯咨询网】2003年前后，基于波长阻断器（WB）的第一代ROADM系统开始商用。波长阻断器可以远程指配每个波长的透传或阻断，配合DWDM合波器和分波器（Mux/Demux），选择波长的直通或上下。这种方案适合于只有两个方向的节点，如环网。

        稍后出现的第二代ROADM基于平面波导PLC（Planar Lightwave Circuit）技术，将直通与波长上路的选择合并，结构简单，插损较小，易于与系统设备集成。但PLC ROADM只能工作于100GHz波长间隔，光传输性能相对较差，而且与WB ROADM一样，并未解决多维度连接难题，因此与WB ROADM相比并无明显优势。

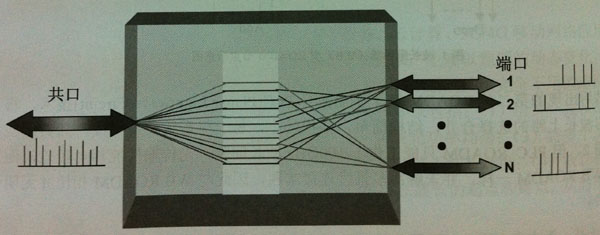

        第三代ROADM基于WSS。WSS是多端口模块，包括一个公共光端口和与之对应的N个光端口，在公共端口的任意波长可以远程指配到N个光端口中的任意一个，如图一所示。

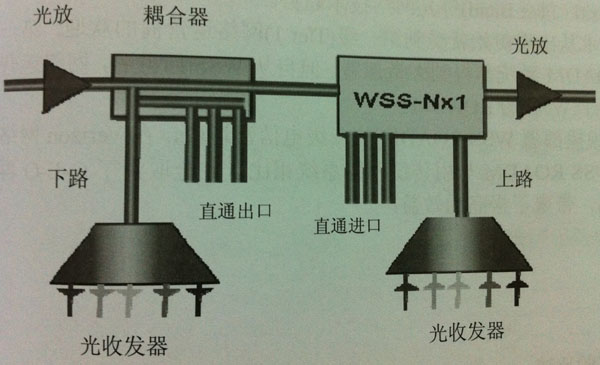

        WSS可以在上路侧（Nx1 WSS）和下路侧（1xN WSS）同时使用。但为了节省成本，在实际应用上，大部分系统设计成只在上路侧使用WSS。图二给出了典型的WSS ROADM节点应用（仅显示了自左向右的方向）。

        图二中仅显示两位维度的连接，但Mesh Out和Mesh In端口是用来连接到其他方向的光纤线路的。所以WSS可以连接多个维度，比如1X9 WSS模块，可以用8个端口连接8个维度的光纤，两个端口用作本地波长的上下，而业界当前WSS端口数的最高水平为1x23，由科纳公司于2010年的美国OFC展会上推出。

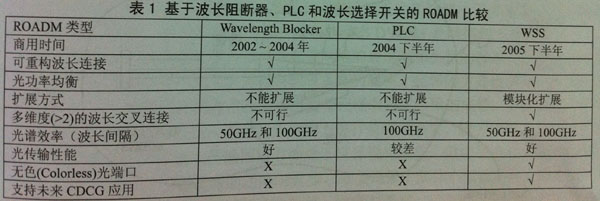

         基于WSS的ROADM完全满足前述动态DWDM系统的要求，商用以来迅速成为ROADM系统设备的主导技术，早期的WB ROADM和PLC ROADM仅在原有设备中保留，最新采用的方案均为WSS型ROADM。详见图三。

         WSS ROADM的主要优势：
         •通过取消O-E-O设备，极大降低设备成本支出。
         •通过减少设备占用空间、电力消耗，减少机房线缆连接，极大降低运营成本。
         •可以较低成本建造初期网络，本来以模块化扩展方式增加光纤维度和上下波长数。
         •实现多维度单一系统，便于管理维护。
         •内置增强的光功率管理和均衡能力，提高传输性能，延长传输距离。
         •与控制平面结合，提供波长资源自动发现。自动匹配和光层自愈等功能。
         •适应光网络未来发展，可兼容40G/100Gb/s，Colorless/Directionless/Contentionless技术，以及Gridless（Flex Grid/Flex Band）等光网络技术趋势。

        综上所述，ROADM技术从出现伊始就受到第一级（Tier1）网络运营商的欢迎，第一代WB和第二代PLC的ROADM系统都得到大量部署。但从WSS问世后，网络运营商和设备商都将重点转向基于WSS的ROADM，例如美国Verizon即是较早大规模部署WSS ROADM的一级电信运营商。（注：本文内容摘自科纳董事长袁海骥博士等所作的报告《全球WSS型ROADM智能光网路的现状与发展趋势》，由讯石编辑整理报道）
