纳诺麦思：敬畏标准、理解标准、遵守标准、远超行业标准

文章来源：纳诺麦思(天津)新材料有限公司

01 光纤跳线

  之前，小编看见有人插拔这种连接线时，总觉得特别神秘，尤其是它光秃秃的顶部，让人很是迷惑，怎么连根金属电线都没有?



  自从公司做了越来越多的光通信产品，心中疑团慢慢解开。

  这类连接线是光通信里的跳接线，简称跳线(jumper)，它们是连接设备与光纤网络之间的桥梁。

  用激光笔给一根跳线打光，一端进光，另一端会有光束发出。可见，跳线传输的是光，而不是电流。

02 跳线的生产工艺

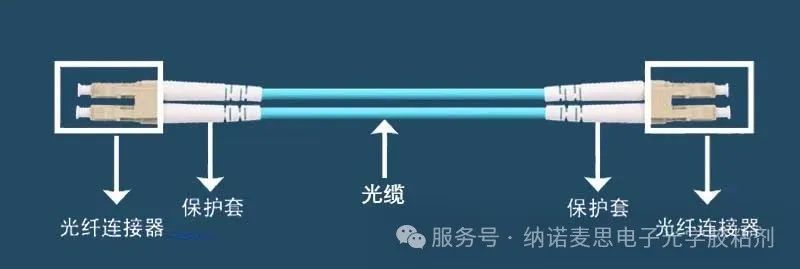

  跳线的主要结构包括光纤连接器和光缆。

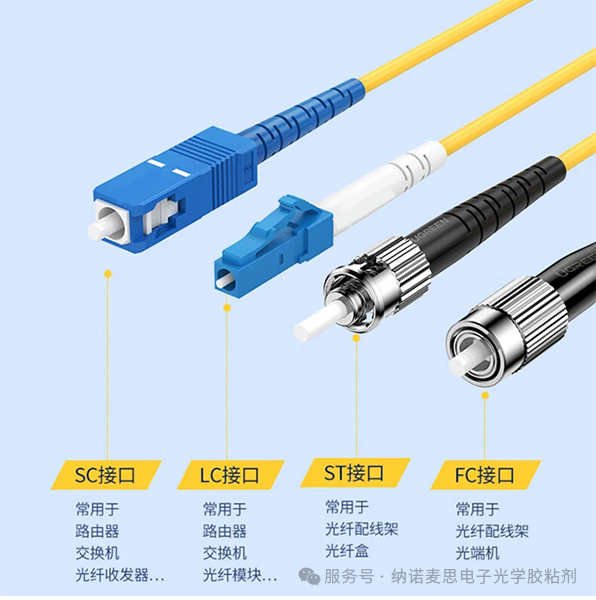

  按照光纤连接器的样式分类，应用最广泛的单芯光纤跳线，有以下类型。

  除了一些高端、特殊用途的产品之外，光纤跳线的生产工艺已实现标准化。

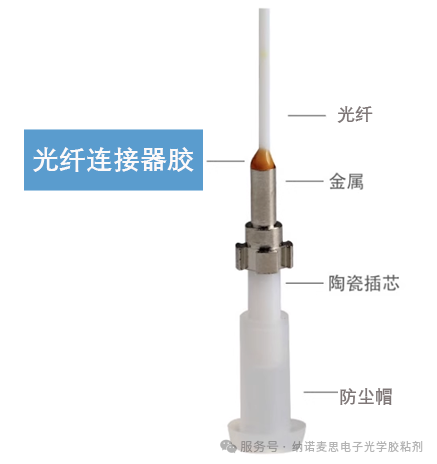

  在插芯注胶工序，胶水会被注进光纤连接器的插芯中。

  这类胶水也称光纤连接器胶。

  它曾经是进口*53ND型胶水的一统天下。

  但是，唯它独大的局面，已经改变。

  纳诺麦思EP6410型光纤连接器胶，已经通过客户端的各项认证，被多个跳线厂家采用。

  EP6410型胶水的研发，也曾遇到一些挑战。

03 胶水的固化收缩率和热膨胀系数

  对于光纤连接器胶水，跳线厂家会要求非常低的固化收缩率和热膨胀系数。

  如果要问，要求能放宽一些吗?

  耐心的厂家会拿出一堆标准，YD/T 1272、GR1221、IEC...并解释胶水的这两个参数和组装后的纤高(即光纤凹陷/凸出量)，有直接关系。

  理想的状态是纤高=0，即光纤端面与插芯端面完全平齐，

  但，可能会出现一些偏移，

  纤高<0

  胶水的固化收缩，可能会牵引光纤向下移动，可能造成光纤端面凹陷于陶瓷插芯端面。这会导致空气间隙，从而增加跳线的插入损耗。

  纤高>0

  胶水受热膨胀，可能会牵引光纤向上移动，可能造成光纤端面凸出于陶瓷插芯端面。这会增加跳线机械磨损风险。

  尤其是在环境可靠性试验时，遇到实验要求的极端温度(-40°C/85°C)，胶水的收缩量和膨胀量将大大加剧。

  很多胶水品牌，能顺利通过正常生产工序时的纤高检测，但在可靠性试验之后，进行纤高检测时，容易超差(out of Spec)，而无法满足跳线的出厂质量要求。

  04 标准溯源

  为了弄清楚纤高的可接受范围，我们查阅了相关标准。

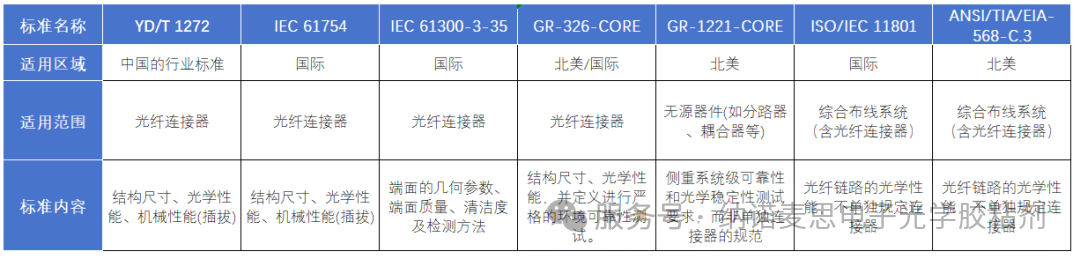

  而定义了纤高具体要求的，聚焦在中国通信行业系列标准YD/T 1272，以及三个国际/北美标准IEC 61754、IEC 61300-3-35、GR-326-CORE。

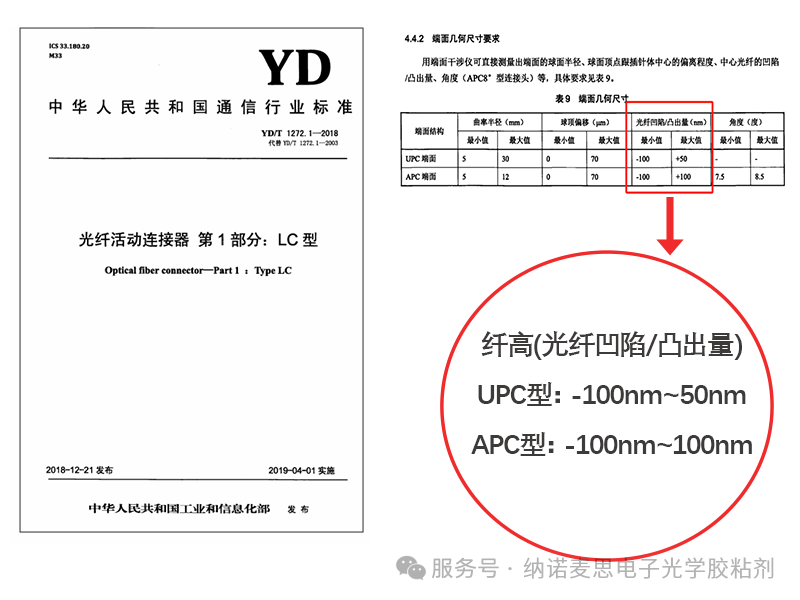

  理论上，在国内使用的光纤连接器，以LC型跳线为例，可以按YD/T 1272.1-2018 执行。

  实际生产中，为了实现更小的插损，提升产品竞争力，一些厂家会提高企业的出厂标准，例如将UPC型LC跳线的纤高要求加严到-80nm~20nm。

  这也符合，在高端的使用场景中(例如数据中心)，对低插损跳线的要求。

  所以，没有一概而论的标准，要根据终端客户和使用场景进行选择。

  但无论具体采用哪个标准，"纤高"都涉及到了纳米级别的精度控制。

  这就能理解，为何光纤跳线厂家会对胶水的收缩率/热膨胀系数提出如此高的要求。

  加深了对标准的理解之后，我们聚集主要力量，攻克了这两个参数。

05 总结

  标准的溯源，能帮助我们理解客户的关键产品特性，并定义胶水的关键参数，最终在关键参数上下猛力。

  敬畏标准，理解标准，遵守标准。

  但正如法律是约束我们行为的最低标准，通用的产品标准，例如行业标准，其实是规定了产品的最低制造要求。

  优秀的企业一定会超越通用的产品标准，而不断追求和挑战更严格的企业标准。

  例如，在“纤高”性能上，我们一个客户定出了±20nm的技术目标，远远高出行业标准，甚至比一些国际头部厂家的企标还要严格。这也要求，光纤连接器胶要具备更低的固化收缩率和热膨胀系数。

  这也是我们要继续努力的方向，不断挑战和超越现有的参数水平，给产品筑起更高的技术壁垒和护城河，也助力更多的客户实现技术突破。
