OFC21：MaxLinear展示业界首款采用台积电先进工艺的5nm CMOS 800G PAM4 DSP

  ICC讯（编译：Nina）本月初，射频、模拟、数字和混合信号集成电路的领先供应商MaxLinear, Inc.(纽交所：MXL)(简称“MaxLinear”或“公司”)宣布，公司将在OFC2021展示业界首款用于数据中心的5nm CMOS 800Gbps PAM4 DSP。这款800G DSP是MaxLinear新推出的Keystone系列5nm CMOS PAM4 DSP的一部分。

   - 800G DSP是MaxLinear新Keystone系列的高度集成、低功耗5nm CMOS PAM4 DSP的一部分，可满足一系列400G和800G数据中心应用。
   - Keystone代表与世界领先的半导体代工厂台积电合作开发的领先5nm CMOS射频和模拟混合信号片上系统(System-on-chip，SOC)产品。它利用台积电的5nm技术，同时针对低功耗数字应用和高性能模拟应用。

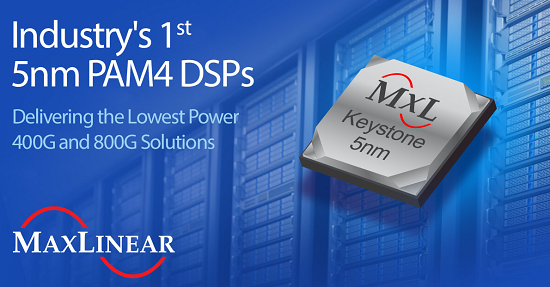

图源：MaxLinear官网

  Keystone代表MaxLinear的第三代PAM4 DSP。它支持小尺寸，提供高集成度和一流的功耗，并具有应对多种光收发器用例和终端市场的灵活性。Keystone DSP能同时满足400G和800G光模块的应用。Keystone的极低功耗和小外形尺寸支持低于8W的400G光模块设计(QSFP112和QSFP-DD)和低于15W的800G设计(QSFP-DD800和 OSFP)。与MaxLinear的上一代Telluride PAM4 DSP系列(MxL9351x和MxL9354x)类似，Keystone系列(MxL9364x、MxL9368x还包括一个单片集成单端驱动器，非常适合使用电吸收调制激光器 (EML) 的光收发器模块。此外，它还具有可选的单片集成高摆幅差分驱动器，可用于基于硅光子学 (SiPh) 的调制器的直接驱动。

  MaxLinear光互连副总裁 Drew Guckenberger表示：“随着超大规模云网络中数据流量的指数级增长，这些网络中互连带宽的需求增加需要支持更高通道速率的低功率、高密度光模块。我们非常高兴地宣布推出我们专为满足这些要求而设计的Keystone系列5nm CMOS PAM4 DSP。凭借我们的第三代Keystone DSP设计以及5nm CMOS技术的功耗优势，我们可以直接满足客户对下一代超大规模云网络中低功耗、高度集成、高性能互连解决方案的关键需求。”

  技术细节

  Keystone是一系列支持400G/800G光互连的高度集成PAM4 DSP SOC。它是第一代提供106.25Gbps主机侧电气I/O，以以匹配线侧106.25Gbps接口速率。这是下一代25.6T交换机接口的关键功能。

  Keystone系列的主机端接口通过C2M主机通道支持每通道25.78125/25.5625/53.125/106.25Gbps信令。线路侧接口也支持相同的速率，针对100G/λ DR、FR和LR应用。所有组件都提供扩展的DSP功能，包括线路侧发射机数字预失真(DPD)、发射预加重(TX FIR)、接收机前馈均衡(FFE)和决策反馈均衡(DFE)。

  Keystone系列(MxL9364x、MxL9368x)包括独立DSP和带有单片集成驱动器的DSP，提供高摆幅差分和单端输出驱动器选项，以解决SiPh和EML直接驱动应用。在每种情况下都可以使用以下通道配置：8x50G至8x50G，8x50G至4x100G，4x100G到4x100G，8x100G至8x100G。

  这些DSP在紧凑(12mm x 12mm) 的封装中提供卓越的性能和信号完整性，适用于下一代光模块外形，例如QSFP-DD800和OSFP。
